변압기 산업에서 사용되는 코어 가로 절단기는 무엇입니까?

현대 변압기 제조 생태계에서 정밀도와 효율성은 단순한 운영 목표가 아니라 제품 신뢰성과 비용 제어를 위한 기본 요구 사항입니다. 이러한 정밀 중심 환경의 중심에는 코어 가로 절단기 는 실리콘 강판을 변압기 코어 적층에 필요한 정확한 치수로 가공하도록 설계된 특수 장비 범주입니다. 범용 전단 또는 슬리팅 라인과 달리 이 기계는 방향성 전기강판의 고유한 물리적 특성을 처리하도록 설계되어 버 형성을 최소화하고 정확한 각도 절단 및 일관된 적층 계수를 보장합니다. 이 기사에서는 방법에 대한 포괄적인 기술 조사를 제공합니다. 코어 가로 절단기 변압기 산업 내 기능, 주요 분류 및 현대 지능형 제조 작업 흐름에서 수행하는 중요한 역할.

일반적으로 얇은 실리콘 강철 층으로 구성된 변압기 코어는 장치의 자기 효율, 무부하 손실 및 전반적인 열 성능을 결정합니다. 절단 길이, 직각도 또는 가장자리 품질의 편차는 와전류 손실 증가 또는 가청 소음으로 직접적으로 해석됩니다. 그러므로, 코어 가로 절단기 독립형 가위는 아니지만 공급 메커니즘, 교정 장치, 정밀 측정 인코더 및 고속 펀칭 또는 노칭 스테이션을 통합한 통합 시스템입니다. 이들의 완전한 유용성을 이해하려면 현재 시장을 지배하고 있는 세 가지 주요 제품 범주를 조사하는 것이 필수적입니다. 고속 모듈형 절단 라인 , 정밀 CNC 가로 가위 , 그리고 통합 스태킹 및 절단 시스템 . 각 카테고리는 고유한 생산 규모, 재료 등급 및 자동화 요구 사항을 다루며 제조업체에게 핵심 제조에 대한 맞춤형 접근 방식을 제공합니다.

1. 고속 모듈러 커팅라인

첫 번째 주요 분류는 다음을 포함합니다. 고속 모듈형 절단 라인 이는 대규모 변압기 생산업체의 일반적인 연속적이고 높은 처리량 작업을 위해 설계되었습니다. 이것들 코어 가로 절단기 서보 구동 피드 롤과 실시간 길이 보상 알고리즘을 통합하여 분당 120미터를 초과하는 라인 속도에서 작동합니다. 이 카테고리를 정의하는 특징은 모듈식 아키텍처입니다. 베이스 프레임을 교체하지 않고도 추가 펀칭 장치, V-노칭 스테이션 또는 자동 스태킹 컨베이어를 사용하여 라인을 확장할 수 있습니다. 대량으로 배전 변압기를 생산하는 제조업체의 경우 이 모듈 방식은 초기 자본 투자를 보호하면서 용량 업그레이드를 위한 명확한 경로를 제공합니다.

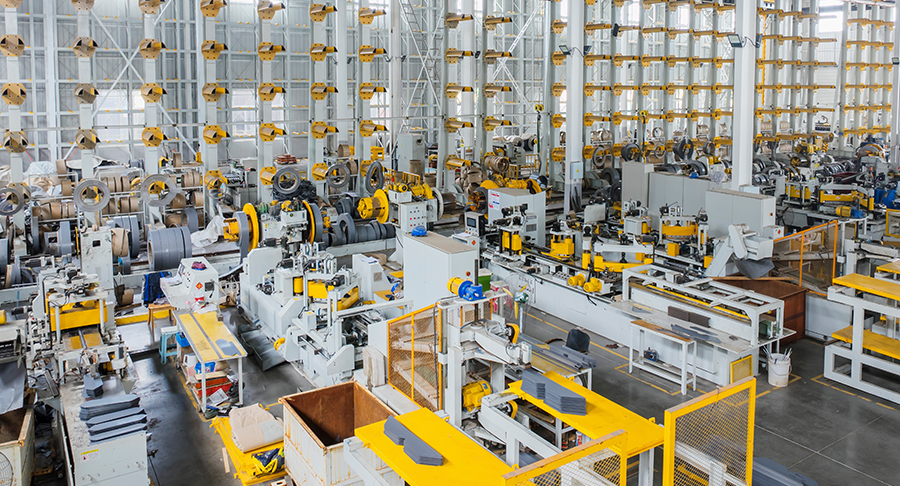

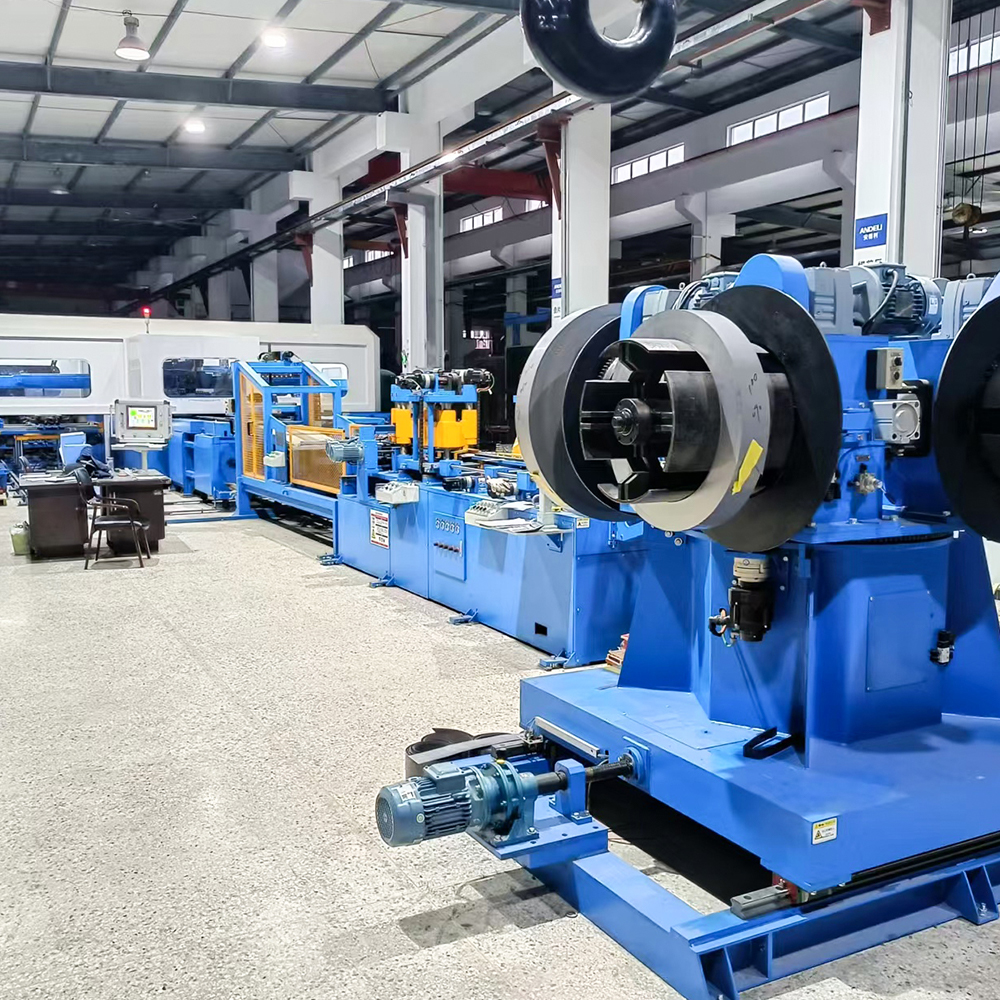

기능적으로 고속 모듈러 라인은 최대 25톤의 코일을 처리하는 언코일러로 시작하여 코일 세트를 제거하는 정밀 레벨러로 이어집니다. 절단 스테이션은 회전 전단기 또는 높은 토크 AC 모터로 구동되는 단두대 블레이드를 사용하여 허용 오차 ±0.05mm의 절단 길이를 달성합니다. 고급 모델에는 광학 모서리 감지 기능이 통합되어 재료의 흔들림을 보상하여 가로 절단이 롤링 방향에 완벽하게 수직으로 유지되도록 합니다. 이 카테고리는 최대 10 MVA 등급의 유침 변압기에 일반적으로 사용되는 표준 M4 및 M5 등급 실리콘강 가공에 탁월합니다. 주요 차별화 요소는 일반적으로 15분 이내에 다양한 코어 설계 간의 빠른 전환을 지원하면서 고속에서 일관된 품질을 유지할 수 있는 능력입니다.

강소징천샤전기기술유한회사 실시간 두께 모니터링과 적응형 블레이드 간격 조정 기능을 통합한 독자적인 고속 모듈식 라인을 개발하여 고속 절단의 가장 지속적인 과제 중 하나인 장시간 생산에 따른 버 성장을 해결했습니다. 46명 이상의 사내 기술 전문가를 보유한 이 회사는 피드 제어 알고리즘을 개선하여 기존 시스템에 비해 길이 편차를 40% 줄였습니다. 이 솔루션은 비정질 합금 코어를 생산하는 고객들에게 특히 높이 평가됩니다. 비정질 합금 코어에서는 사소한 가장자리 결함이라도 심각한 조립 어려움을 초래할 수 있습니다.

• 최대 절단 속도: 활성 진동 감쇠 기능 사용 시 150m/min.
• 통합 펀칭 용량: 프로그래밍 가능한 깊이로 사이클당 최대 4개의 노치.
• 연속 작업을 위한 자동 스크랩 수집 및 가장자리 트리밍.
• 공장 MES 시스템과 호환되는 원격 진단 인터페이스.

다른 범주에 비해 고속 모듈형 라인은 장기간 생산에 가장 낮은 부품당 비용을 제공하지만 더 넓은 바닥 면적과 더 정교한 작업자 교육이 필요합니다. 안정적인 제품 포트폴리오를 갖춘 전용 변압기 플랜트에 선호되는 선택입니다.

2. 정밀 CNC 가로 가위

두 번째 카테고리는 다음과 같습니다. 정밀 CNC 가로 가위 , 원시 처리량보다 정확성과 유연성을 우선시합니다. 이것들 코어 가로 절단기 일반적으로 작업장 환경이나 프로토타입 개발에 사용됩니다. 절단 길이는 자주 다양하고 재료 등급은 표준 실리콘 강철에서 초박형 고투과성 합금까지 다양합니다. 모듈식 라인과 달리 정밀 가위는 견고한 C 프레임 구조와 블레이드 편향을 최소화하면서 깨끗하고 수직 절단을 제공하는 유체역학적 블레이드 작동 시스템을 사용하여 1000mm 폭에 대해 ±0.02mm의 엄격한 공차를 달성합니다.

정밀 절단기의 작업 흐름에는 절대 인코더가 있는 서보 구동식 롤러 피더, 길이 설정을 위한 프로그래밍 가능한 백게이지, 최대 500개의 절단 프로그램을 저장하는 디지털 제어판이 포함됩니다. 차별화된 기술적 특징은 적응형 컷온더플라이 재료가 움직이는 동안 전단력이 절단을 시작하는 기능을 통해 정확도를 저하시키지 않으면서 사이클 시간을 단축합니다. 따라서 이 카테고리는 최적의 자속 분포를 달성하기 위해 각 적층마다 약간 다른 치수가 필요한 스텝 랩 코어 및 인터리브 조인트 생산에 이상적입니다. 또한 이 기계는 최대 45도까지 마이터 절단을 지원하여 권선형 코어 변압기로 적용 범위를 확장합니다.

일반적인 응용 시나리오에는 수리 및 유지 관리 작업장, 연구 실험실, 철도 또는 해양 응용 분야용 특수 변압기의 소규모 배치 제조업체가 포함됩니다. 차별화된 장점은 고속 회전 전단기에서 종종 발생하는 문제인 가장자리 균열이나 박리를 발생시키지 않고 0.18mm 두께의 고감도 강철과 같은 깨지기 쉬운 재료를 처리할 수 있는 능력에 있습니다. 또한 CNC 인터페이스를 통해 CAD 시스템과 원활하게 통합할 수 있어 핵심 설계 소프트웨어에서 절단 패턴을 직접 가져올 수 있습니다.

강소징천샤전기기술유한회사 0.03mm를 초과하는 미세 버가 있는 시트를 거부하는 레이저 기반 가장자리 검사 모듈이 장착된 정밀 전단 변형을 제공하여 결함 없는 라미네이션만 스태킹 스테이션으로 진행되도록 합니다. 이 기능은 지능형 스태킹 장비 및 자동화된 창고 보관을 포함하여 폐쇄 루프 품질 보증 시스템을 생성하는 회사의 광범위한 포트폴리오와 일치합니다. 정밀 전단 카테고리는 모듈식 라인보다 느리지만 뛰어난 표면 마감을 제공하며 다품종 소량 주문을 위한 보완 기계로 자주 배치됩니다.

1. 터치스크린 HMI를 통해 목표 절단 길이와 마이터 각도를 설정하세요.
2. 코일을 로드하고 자동 교정 주기를 시작합니다.
3. 시험 절단을 수행하고 통합 광학 비교기를 사용하여 치수를 확인하십시오.
4. 생산 개시; 시스템은 실시간 인코더 피드백을 기반으로 피드 보상을 자동으로 조정합니다.

비용 편익 측면에서 정밀 CNC 전단기는 출력 단위당 초기 투자 비용이 더 높지만 비교할 수 없는 유연성을 제공하므로 다양한 고객 사양을 충족하는 변압기 제조업체에 없어서는 안 될 요소입니다.

3. 통합 스태킹 및 절단 시스템

세 번째이자 가장 기술적으로 진보된 카테고리는 통합 스태킹 및 절단 시스템 횡 절단과 로봇 적재를 하나의 연속 공정으로 결합한 것입니다. 이것들 코어 가로 절단기 단순한 절단 도구가 아니라 코일 스톡을 즉시 조립 가능한 코어 패킷으로 변환하는 완전한 작업 셀입니다. 시스템은 업스트림 절단 모듈(일반적으로 정밀 전단기 또는 고속 회전 절단기)과 절단 적층물을 다축 갠트리 로봇 또는 델타 스타일 픽 앤 플레이스 장치에 공급하는 컨베이어로 구성됩니다. 로봇은 사전 정의된 적층 순서에 따라 각 라미네이션을 배열하고 필요에 따라 접착제 또는 연동 압력을 가합니다.

핵심적인 기술혁신은 실시간 등록 제어 여기서 절단 모듈과 스태킹 로봇은 에지 센서와 비전 카메라에서 파생된 공통 좌표계를 공유합니다. 이를 통해 각 레이어가 0.01°보다 나은 각도 정확도로 적층되어 고효율 변압기(IE4 이상)의 코어 손실을 줄이는 데 중요합니다. 또한 이 시스템에는 레이어당 적층 계수를 계산하는 통합 계량 스테이션이 포함되어 있어 공정 조정을 위한 즉각적인 피드백을 제공합니다. 이 카테고리는 주로 대형 전력 변압기(50MVA 이상)와 코어 무게와 대칭이 동적 성능에 직접적인 영향을 미치는 견인 변압기에 사용됩니다.

독립형 절단 및 수동 적재에 비해 통합 시스템은 노동 의존도를 최대 70%까지 줄이고 취급으로 인한 손상을 제거합니다. 이는 특히 얇은 게이지(0.15mm) 재료에 유용합니다. 그러나 시스템이 복잡하기 때문에 패턴 생성, 레이어 시퀀싱 및 충돌 방지를 위한 정교한 소프트웨어가 필요합니다. 또한 기계, 공압 및 비전 하위 시스템의 동기화된 작동으로 인해 더 높은 수준의 예측 유지 관리가 필요합니다.

강소징천샤전기기술유한회사 는 아시아 전역의 여러 Tier-1 변압기 공장에 통합 스태킹 및 절단 시스템을 배포하여 코어 조립 주기 시간을 25% 단축한 것으로 기록되었습니다. 46명의 전문 기술 인력으로 구성된 팀이 개발한 이 회사의 독점 스태킹 알고리즘은 재료의 뒤틀림과 두께 변화를 고려하여 로봇의 픽업력과 배치 각도를 동적으로 조정합니다. 이 솔루션은 자동화된 물류 라인과 창고 시스템도 포함하는 회사의 원스톱 지능형 포트폴리오의 일부로, 전력 산업을 위한 엔드투엔드 디지털 제조 솔루션에 대한 약속을 강조합니다.

이 세 가지 범주 프레임워크를 통해 적절한 범주를 선택하는 것이 분명해졌습니다. 코어 가로 절단기 생산량, 재료 다양성, 다운스트림 어셈블리와의 통합 수준의 균형에 따라 달라집니다. 강소징천샤전기기술유한회사 강력한 애프터 서비스 네트워크와 프로세스 최적화 컨설팅을 통해 지원되는 세 가지 구성을 모두 제공함으로써 이러한 다양성을 해결합니다. 핵심 물리학에 대한 회사의 깊은 이해와 주요 기계 부품의 자체 제조를 결합하여 각 기계의 매개변수를 고객이 요구하는 특정 자기 강철 등급 및 코어 형상에 맞게 조정할 수 있습니다. 우선 순위가 최대 처리량, 최고의 정밀도 또는 완전 자동화인지 여부에 관계없이 현대 변압기 산업은 점점 더 효율성이 주도되는 글로벌 시장에서 경쟁력을 유지하기 위해 이러한 특수 절단 시스템에 의존합니다.

자주 묻는 질문

Q1: 고속 모듈러 라인과 정밀 CNC 전단기의 주요 차이점은 무엇입니까?

고속 모듈식 라인은 처리량을 우선시하며 표준 코어 라미네이션의 연속 대량 생산을 위해 설계되었으며 일반적으로 적당한 공차(±0.05mm)로 120m/min 이상의 속도를 달성합니다. 이와 대조적으로 정밀 CNC 전단기는 정확성과 유연성에 중점을 두고 더 엄격한 공차(±0.02mm)와 더 빠른 전환 시간을 제공하므로 혼합 재료 및 단기 작업에 적합합니다. 모듈식 라인은 대량 생산에 더 비용 효율적인 반면, 전단기는 까다로운 자기 설계에 탁월한 가장자리 품질을 제공합니다.

Q2: 통합 스태킹 및 절단 시스템은 별도의 프로세스에 비해 코어 품질을 어떻게 향상합니까?

통합 시스템은 절단과 적재 사이의 수동 처리를 제거하여 가장자리 손상, 정렬 불량 및 오염의 위험을 줄입니다. 또한 실시간 정합 피드백이 가능하여 각 라미네이션이 0.01°보다 나은 각도 정밀도로 배치되도록 보장합니다. 이는 코어 손실을 직접적으로 줄이고 변압기의 효율 등급을 향상시킵니다. 또한 시스템은 허용 오차를 벗어난 라미네이션을 자동으로 거부하여 결함 있는 레이어가 코어 패킷에 들어가는 것을 방지합니다.

Q3: 어떤 유형의 코어 가로 절단기 강소징천샤전기기술유한회사의 전문 분야는 무엇입니까?

강소징천샤전기기술유한회사 고속 모듈식 라인, 정밀 CNC 전단기, 통합 스태킹 시스템 등 세 가지 주요 범주를 모두 제조하고 통합합니다. 또한 이 회사는 비정질 및 나노결정질 핵심 소재에 대한 맞춤형 솔루션도 제공합니다. 46명이 넘는 기술 전문가를 보유한 이 회사는 지능형 제어 알고리즘과 예측 유지 관리 기능에 중점을 두고 개별 기계부터 완전 자동화된 코어 제작 작업장까지 완벽한 제품군을 제공합니다.

질문 4: 정밀 CNC 전단기가 스텝 랩 변압기 코어의 마이터 절단을 처리할 수 있습니까?

예, 대부분의 정밀 CNC 절단기에는 프로그래밍 가능한 마이터 절단 기능이 장착되어 있어 높은 반복성과 함께 0°~45°의 각도를 허용합니다. 이 기능은 대형 전력 변압기에서 자속 누출을 최소화하고 소음을 줄이는 스텝 랩 및 인터리브 조인트를 생산하는 데 필수적입니다. 전단기의 견고한 프레임과 서보 제어식 백게이지는 길이와 각도가 수천 사이클에 걸쳐 지정된 공차 내에 유지되도록 보장합니다.
