응용
피드백
구매자의 책임
- 공공 유틸리티 조건에 따라 전원 케이블을 장비 전기 캐비닛에 공급하고 연결합니다. 필요한 접지 케이블을 장비의 지정된 연결 지점에 연결하십시오.
- 장비 기초(코어 드릴링, PVC 전선관 등 포함), 파이프라인, 내장 부품 및 접지 시스템 건설.
- 구매자 현장에서 하역, 위치 결정, 설치/시운전에 필요한 오버헤드 크레인/이동식 크레인/지게차 및 기타 장비입니다.
- 장비 시운전을 위한 압축공기, 전기, 부자재 등을 지정된 장소까지 배송합니다.
- 시운전을 위한 시운전 자재가 지정된 장소로 전달되었습니다.
배송, 인수 및 검사
- 검사 표준: 본 기술 계약 및 제조업체의 해당 국가 표준.
- 수락 및 검사는 기술 계약에 따라 공급자의 생산 현장에서 양 당사자가 수행해야 합니다. 장비는 검사를 통과한 후 배송됩니다.
- 전체 성능 테스트는 최종 사용자 사이트에서 수행되어야 합니다. 양 당사자는 계약 및 기술 계약에 따라 항목별로 수락을 수행해야 합니다. 통과 시 양 당사자가 수락 보고서에 서명해야 합니다.
장비 구성

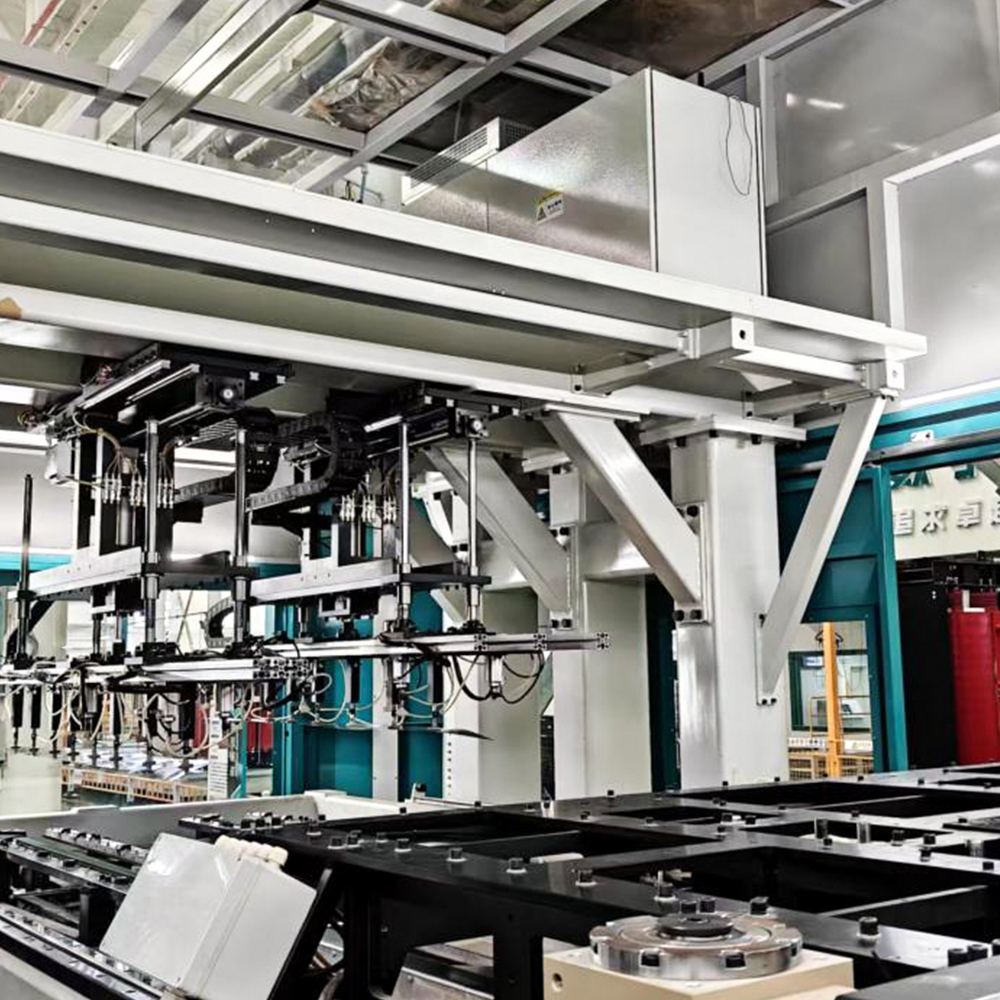

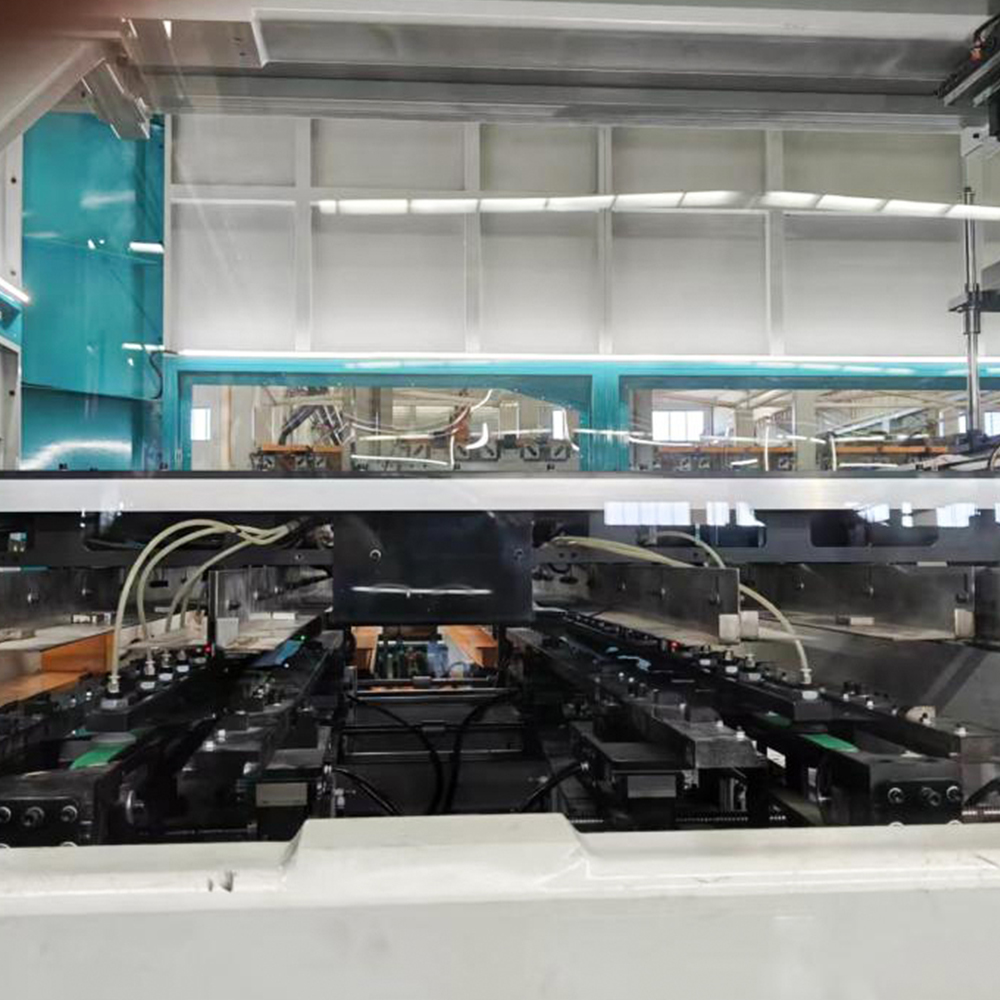

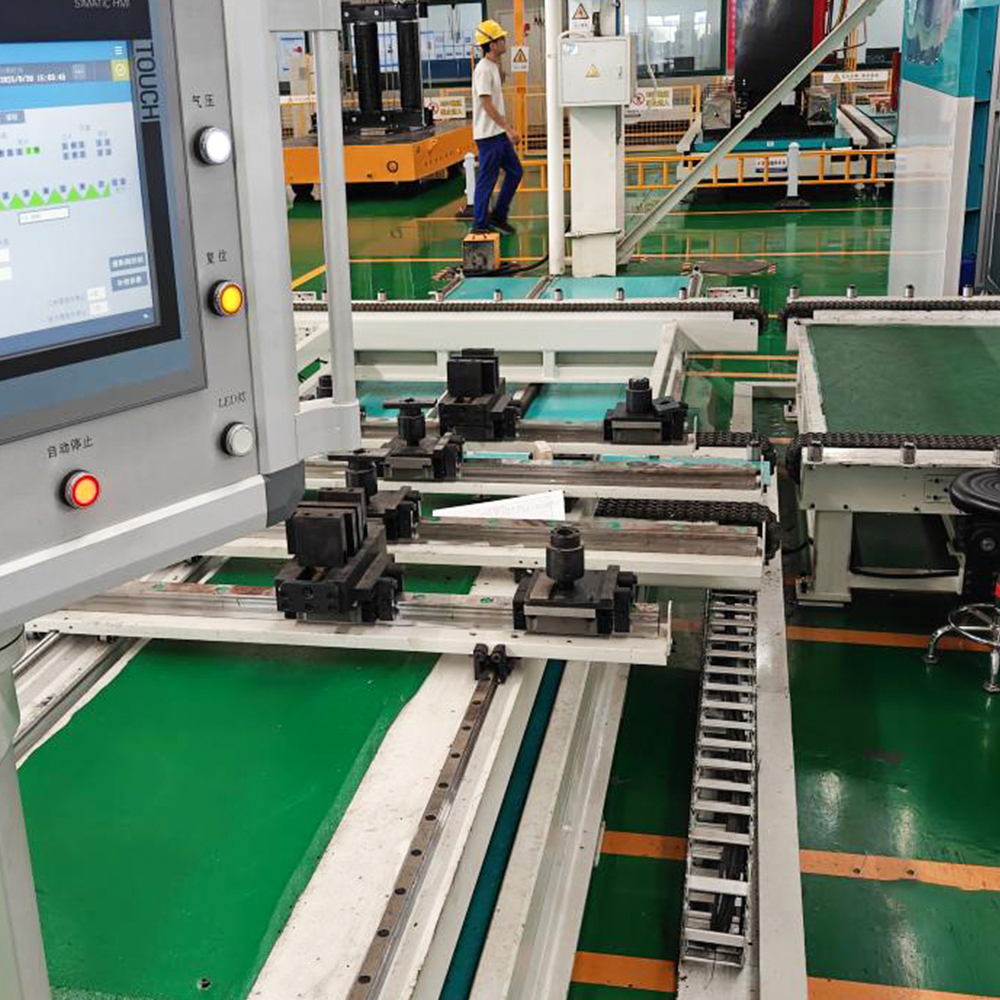

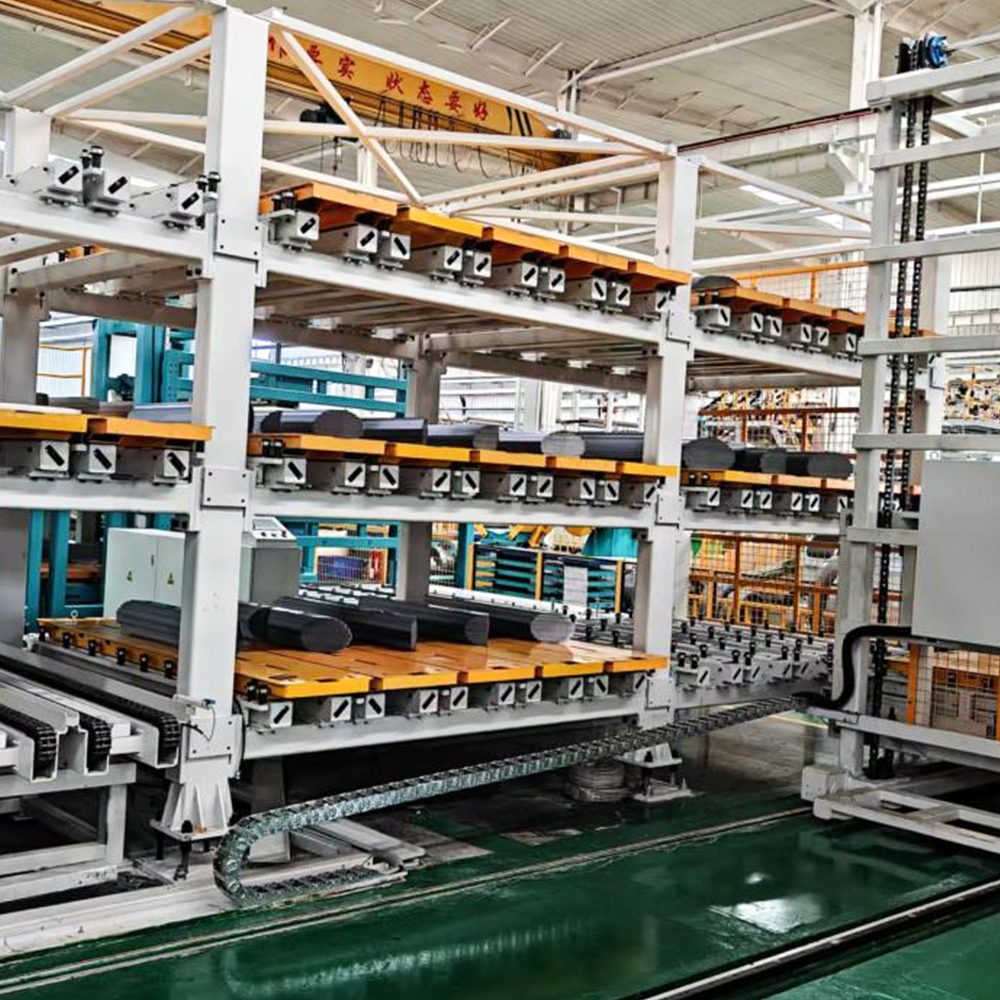

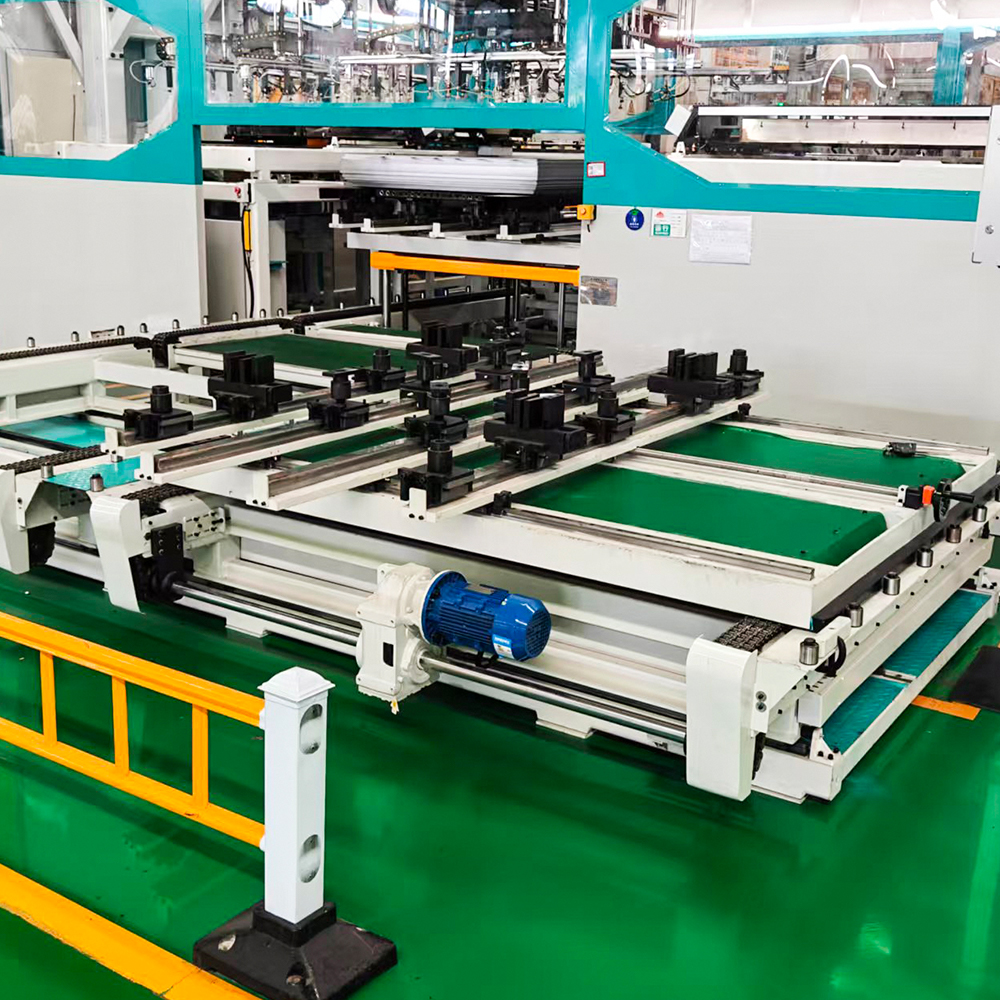

| 완전한 장비 구성 | |||
| 아니요. | 구성요소 | 수량 | 비고 |
| 1 | 장비 본체 | 1세트 | |
| 2 | 자재 유통 및 운송 침대 | 1세트 | |
| 3 | 완제품 스태킹 플랫폼 및 교환 플랫폼 | 4 4 세트 | 4개 스태킹 4개 대기 |
| 4 | 전기 제어 캐비닛 | 1세트 | 시스템 컨트롤러, 서보 드라이브 및 주파수 인버터 포함 |
주요 기술적인 매개변수(스태킹 머신)
| 아니요. | 성능 매개변수 | ZXD-440 | |
| 1 | 라미네이션 사양 | 폭 | 50~440mm |
| 두께 | 0.18~0.35mm | ||
| 옆다리 길이 | 380mm(모서리에서 모서리까지) – 2,500mm(팁에서 팁까지) | ||
| 멍에 길이 | 380mm(모서리에서 모서리까지) – 2,500mm(팁에서 팁까지) | ||
| 중앙 사지 | 380~2060mm | ||
| 최대 코어(L×W×H) | 2500×2500×600mm | ||
| 3 | 스태킹 정확도 | 동급 길이 방향 | ≤±0.5mm |
| 동급 폭 방향 | ≤±0.5mm | ||
| 동급 두께 오류(매수별 누적) | 1mm 이하 | ||
| 참고: | 코어 정확도는 시트 절단 정확도와 적재 정확도의 영향을 동시에 받습니다. 더 높은 정밀도를 얻으려면 스태킹 후 수동으로 재형성해야 합니다. 구매자의 더 높은 정밀도 요구 사항으로 인해 재형성을 위한 가동 중단으로 인해 정상적인 생산에서 장비 생산성이 저하되는 경우 책임은 구매자에게 있으며 공급업체의 장비와는 관련이 없습니다. | ||
| 8 | 스태킹 사이클 시간 | 대략. 60매/분 허용 표준 코어: 폭 260mm; 길이 1000mm | |
| 9 | 공기 공급 | 압력 | ≥0.6MPa |
| 총 공기 소비량(에너지 절약형 진공 발생기, 압축 공기 비용 절감) | 0.6m²/분 이하 | ||
| 10 | 장비 소음 | 80dB 이하 | |
| 11 | 장비 색상 | 공장 표준: 주요 색상: 라이트 그레이 7035, 스카이 블루 5015; 움직이는 부품: Signal Yellow 1003. 사용자 정의 색상을 사용할 수 있습니다. | |
| 12 | 작동 전압 | 전압 변동 | 380V ±10% |
| 빈도 | 50Hz ±2% | ||
| 13 | 설치용량 | 55kW | |
주요 구성 요소 및 브랜드 (전단라인)
| 아니요. | 품목 | 브랜드 |
| 1 | 제어 시스템 및 터치 스크린 | 지멘스 |
| 2 | 서보 드라이브 시스템 | 지멘스 |
| 4 | 전기 부품 | 슈나이더 저전압 스위치; 파나소닉 릴레이 |
| 5 | 근접 스위치 | 오토닉스 / SICK |
| 6 | 푸시 버튼 | Eaton (Moeller) 또는 동급 |
| 7 | 3상 모터 | 지멘스 (Bode) / Jiegong / Yinda or equivalent |
| 8 | 솔레노이드 밸브 | SMC(일본) 또는 동급 |
| 9 | 실린더 및 조절 밸브 | SMC(일본) 또는 동급 |
| 10 | 진공 시스템 | SMC(일본) 또는 동급 |
| 11 | 진공 흡입 컵 | SMC(일본) 또는 동급 |
| 12 | 선형 가이드 레일 | WON / PMI / ROUST WORLD / 지딩 또는 동급 |
| 13 | 볼스크류 | NanGongYi / AHK / DTK / Jinqiu 또는 동급 |
| 14 | 랙 및 기어 | 애틀랜타(독일) / APEX 또는 동급 |
| 15 | 서보 감속기 | Neugart / ZD / Tandler 또는 이에 상응하는 |
기술 문서
| 아니요. | 문서 이름 | 수량 |
| 1 | 장비 부품 목록 | 2부 |
| 2 | 적합성 인증서 | 1부 |
| 3 | 전기 회로도 | 인쇄본 2부 전자 파일 1부 |
| 4 | 전기 배선 다이어그램 | 인쇄본 2부 전자 파일 1부 |
| 5 | 전기 부품 매뉴얼 | 1부 each |
| 6 | 장비 작동 매뉴얼(작동 절차, 유지보수 및 서비스 규범) | 인쇄본 2부 전자 파일 1부 |
| 7 | 설치 평면도 | 인쇄본 1부 전자 파일 1부 |
설치, 시운전, 교육, 애프터 서비스 및 보증
| 설치, 시운전 및 교육 | 공급업체의 엔지니어는 운영, 유지 관리 및 유지에 대한 무료 현장 교육을 제공합니다. | 소요 시간: 설치 및 시운전은 일반적으로 2주 이내에 완료됩니다. 인력 교육(장비 운영자 및 유지보수 기술자)은 설치와 동시에 시작되어 설치가 완료되면 종료됩니다. | |
| 애프터 서비스 | 장비에 문제가 발생하면 공급업체는 수리 인력을 파견하고 기본적인 문제 해결 및 일일 유지 관리 지침을 제공합니다. | ||
| 일일 응답 시간 | 24시간 이내에 응답합니다. 현장 도착: 공급업체의 지역 내 당일; 다른 지역은 다음날. | ||
| 휴일 응답 시간 | 24시간 이내에 응답합니다. 구매자에게 근무 인력이 있는 경우 휴가 기간 동안 현장 도착. | ||
| 참고: | 1. 현장 서비스가 필요한 결함의 경우 일반적으로 48시간 이내에 도착합니다. 가능하면 전화 해상도가 선호됩니다. 2. 공급자는 평생 서비스를 제공합니다. 할인된 예비 부품, 구성 요소 및 기술 지원은 보증 기간 후에도 계속됩니다. 3. 구매자가 수락 후 지불을 불이행하는 경우 공급자는 보증 약속을 하지 않습니다. | ||
| 보증기간 | 최종 승인일로부터 12개월입니다. 보증 기간 동안 장비 품질 문제 또는 공급자의 절차에 따른 올바른 작동으로 인해 결함이 발생한 경우 공급자는 구매자에게 무료로 부품 및 수리를 제공합니다. 운영 절차를 따르지 않거나 과부하로 인해 결함이 발생한 경우 공급업체는 즉시 결함을 해결하고 부품 비용만 청구합니다. | ||
더 많은 추천
회사 소개
Jiangsu Jingtianxia Electric Technology Co., Ltd.
Jiangsu Jingtianxia Electric Technology Co., Ltd. is a leading and competitive enterprise in the domestic industry, specializing in the R&D, production, and supply of core power supporting products. Our main product portfolio covers transformer cores, intelligent transformer core stacking equipment, core transverse cutting machines, intelligent workshop warehousing systems, and automated logistics production lines. Staffed with more than 46 professional technical talents, the company boasts solid technical accumulation and a mature production system. We are China ZXD-440 자동 인라인 변압기 코어 스태킹 생산 라인 Suppliers and ZXD-440 자동 인라인 변압기 코어 스태킹 생산 라인 Exporter&Company, Focusing on the electric power industry, we continuously provide high-quality, high-precision, and intelligent one-stop supporting solutions for global customers.
명예 증서
뉴스
-
독자적인 지적재산권과 지속적인 기술혁신은 전력기기 산업의 꾸준한 발전을 위한 핵심 원동력이 됩니다. 풍부한 경험을 갖춘 전문 기술팀은 첨단...
READ MORE -
증가하는 생산 및 운영 압력에 직면하여 제조업체는 자동화된 창고 시스템과 지능형 물류 라인을 널리 채택하고 있습니다. 이러한 지능형 시스템...
READ MORE -
전력기기 제조산업은 더 이상 단일제품 생산에 국한되지 않습니다. 핵심 부품 제조, 지능형 처리 장비, 작업장 지능형 창고 및 자동화된 물류...
READ MORE -
스마트 제조의 심층적인 발전으로 변압기 철심 가공 산업은 장비 혁신을 목격하고 있습니다. 지능형 스태킹 기계 및 가로 전단 기계와 같은 전...
READ MORE -
변압기의 핵심 핵심 부품인 철심의 품질은 장비의 전반적인 성능, 작동 안정성 및 서비스 수명에 직접적인 영향을 미칩니다. 업계에서는 우수한...
READ MORE
메시지 피드백
ZXD-440 자동 인라인 변압기 코어 스태킹 생산 라인 Industry knowledge
인라인 스태킹 시스템(예: ZXD-440)과 오프라인 스태킹 시스템의 주요 차이점은 무엇입니까?
현대 변압기 코어 제조에서 인라인 및 오프라인 스태킹 구성 간의 선택은 근본적으로 생산 효율성, 인력 배치, 품질 일관성 및 바닥 공간 활용에 영향을 미칩니다. 이러한 기술 발전의 중심에는 zxd-440 자동 인라인 변압기 코어 스태킹 생산 라인 , 전단 및 스태킹을 동기화하여 기존 병목 현상을 제거하도록 설계된 시스템입니다. 이 기사에서는 zxd-440 시스템의 특정 설계 철학과 Jiangsu Jingtianxia Electric Technology Co., Ltd.의 제조 역량을 바탕으로 인라인 및 오프라인 스태킹 방법론에 대한 엄격한 비교 분석을 제공합니다. 우리는 세 가지 제품 중심 하위 범주를 검토합니다. 고속 연속 스태킹 모듈 , 정밀 간격 제어 스태킹 장치 , 그리고 지능형 데이터 통합 스태킹 라인 —인라인 기술이 코어 어셈블리를 어떻게 재정의하는지 설명합니다.
1. 고속 연속 적층 모듈

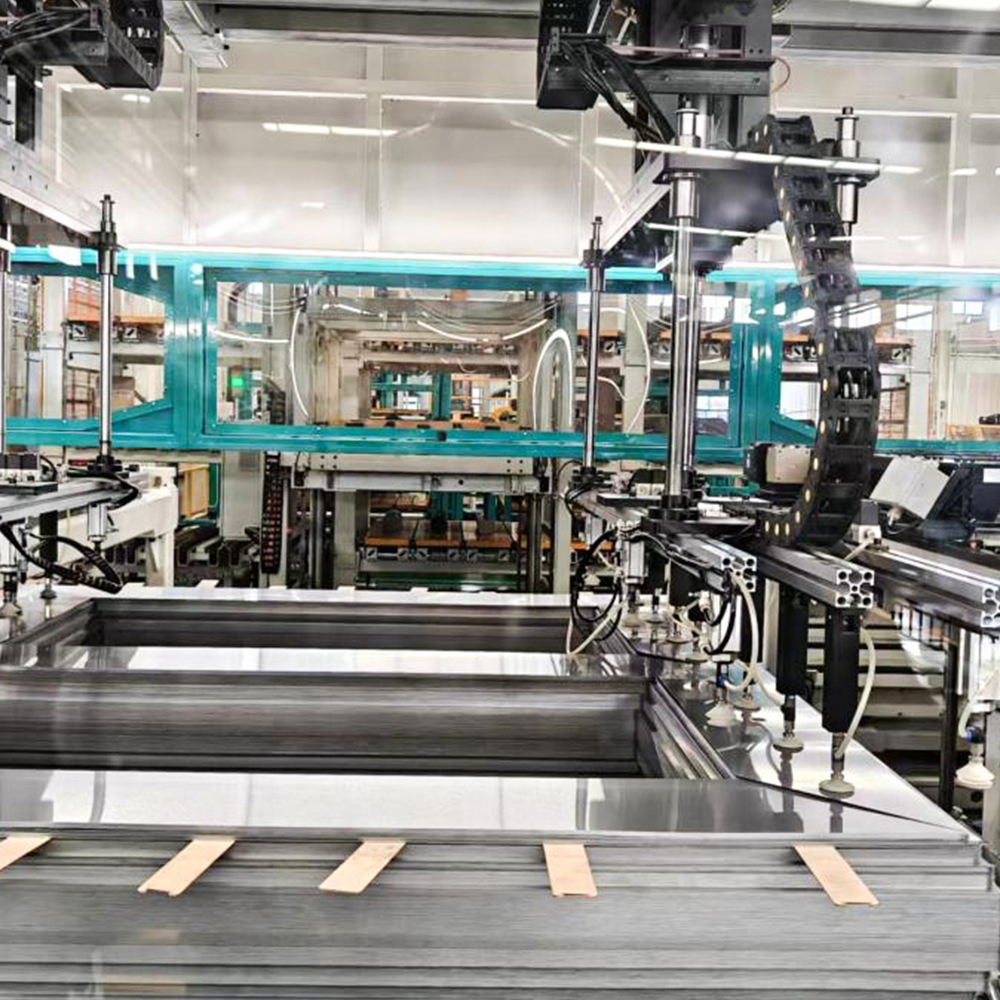

정의 및 포지셔닝: 고속 연속 스태킹 모듈은 핵심 운영 부문을 나타냅니다. zxd-440 자동 인라인 변압기 코어 스태킹 생산 라인 . 이 모듈은 횡절단 라인에 직접 결합되어 중간 핸들링 없이 동시 절단과 적층이 가능합니다. 절단된 라미네이션을 팔레트에 쌓아 운반한 후 수동으로 스태킹 스테이션에 공급하는 오프라인 시스템과 달리 이 모듈은 스트립이 전단 장치에서 나올 때 실시간으로 스태킹을 수행합니다.

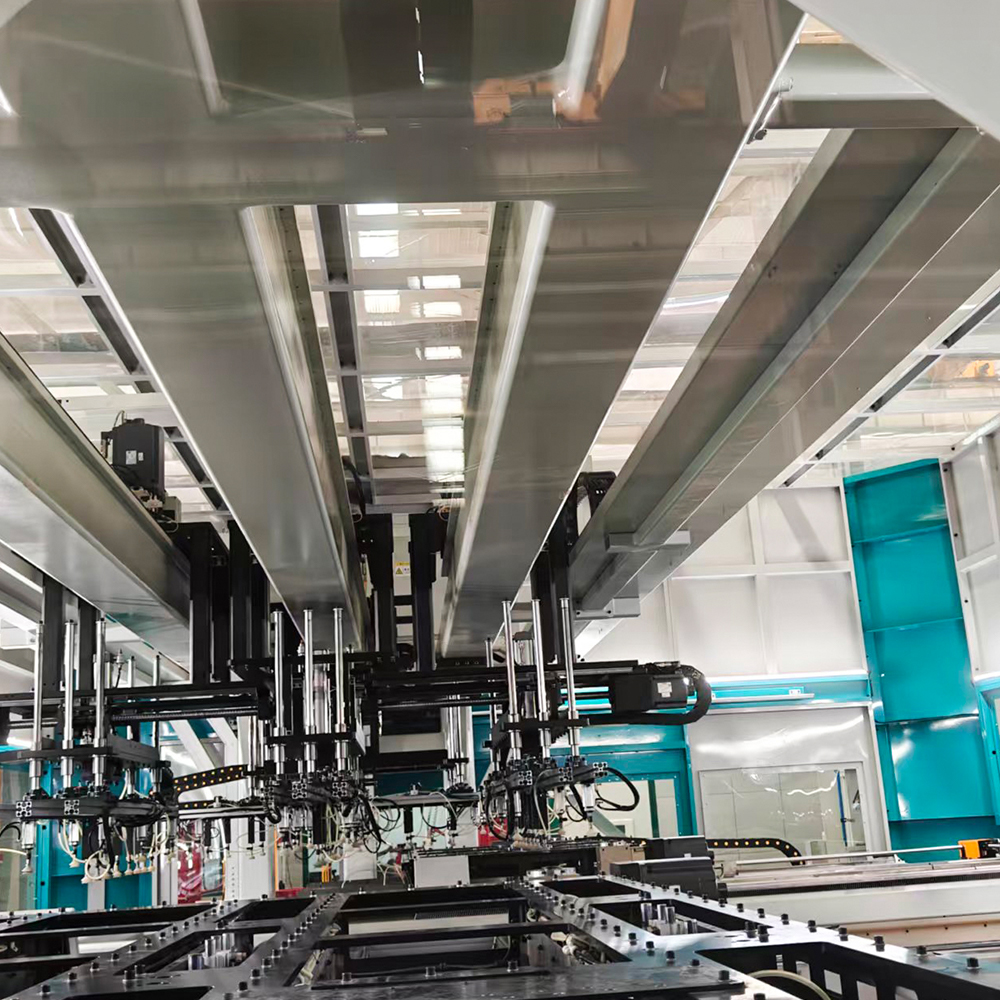

핵심 기능 및 기술적 특징: 모듈은 프로그래밍된 스텝 랩 패턴에 따라 각 라미네이션의 방향을 지정하는 서보 구동 픽 앤 플레이스 헤드를 사용하여 전단 출력과 일치하는 속도로 작동합니다. 이는 절단 및 수동 적재 후의 전통적인 호이스팅 단계를 제거하여 일반적인 작업 현장 구성에서 사이클 시간을 40% 이상 단축합니다. 내장된 센서는 라미네이션 평탄도와 가장자리 버 높이를 모니터링하여 쌓기 전에 결함이 있는 부품을 자동으로 거부합니다.
일반적인 응용 분야: 이 모듈은 처리량이 주요 제약인 대용량 배전 변압기 코어(최대 2,000kVA)에 이상적입니다. 자동화된 공급으로 작업자의 피로와 오류율이 줄어들기 때문에 2교대 또는 3교대로 운영되는 공장에서 탁월한 성능을 발휘합니다.
오프라인 스태킹과의 차이점: 오프라인 스태킹에는 전용 준비 영역, 수동 크레인 작업 및 별도의 스태킹 지그가 필요합니다. 각 전송에는 정렬 오류와 가장자리 손상이 발생합니다. 대조적으로, zxd-440 자동 인라인 변압기 코어 스태킹 생산 라인 유지하다 지속적인 재료 흐름 , 전단에 의해 설정된 정확한 방향을 유지하고 재정렬 단계를 제거합니다.
Jiangsu Jingtianxia Electric Technology Co., Ltd.는 이 모듈을 독점 퀵 체인지 툴링과 통합하여 단일 인라인 스태킹 시스템 5분을 초과하는 기계적 조정 없이 40mm에서 400mm까지의 코어 폭을 처리합니다. 이러한 유연성은 코어 크기당 전용 고정 장치가 필요한 경우가 많은 오프라인 설정에서는 거의 달성할 수 없습니다.
주요사양 - 고속모듈
- 최대 적층 속도: 분당 최대 120개 적층(두께에 따라 다름).
- 적층 두께 범위: 0.18mm – 0.35mm(실리콘강).
- 스텝 랩 오버랩 정확도: ±0.05mm.
- 실시간 리젝트 게이트를 통한 자동 버 감지.
- 원격 모니터링을 위한 직접 이더넷/IP 연결.
2. 정밀 간격 제어 스태킹 장치
정의 및 포지셔닝: 두 번째로 중요한 하위 범주는 zxd-440 자동 인라인 변압기 코어 스태킹 생산 라인 정밀 간격 제어 장치입니다. 오프라인 스태킹은 코어 패킷 사이에 균일한 에어 갭을 유지하는 운영자의 기술에 따라 달라지지만, 이 장치는 레이저 삼각 측량 센서와 폐쇄 루프 서보 액추에이터를 사용하여 갭 측정 및 조정을 자동화합니다.
핵심 기능 및 기술적 특징: 각 스태킹 주기는 코어 레그 전체의 5개 기준점에서 실제 간격을 측정합니다. 그런 다음 장치는 다음 라미네이션 위치를 미세 조정하거나 전용 피더에서 심 라미네이션을 선택하여 보상합니다. 고르지 못한 간격은 자화 전류 증가의 주요 원인이므로 이 기능은 변압기 무부하 손실을 직접적으로 해결합니다. 시스템은 코어 배치당 간격 히스토그램을 저장하여 통계적 공정 제어를 가능하게 합니다.
일반적인 응용 분야: 이 장치는 전력 변압기 코어(10 MVA 이상) 및 손실 패널티가 심각한 특수 견인 변압기에 필수적입니다. 또한 수동 오프라인 방법으로는 일관되게 달성할 수 없는 극도로 엄격한 공차(±0.02mm)가 필요한 마이터 조인트가 있는 코어에도 사용됩니다.
오프라인 스태킹과의 차이점: 오프라인 스태킹은 필러 게이지와 운영자 판단에 의존하므로 교대 근무와 운영자 간에 가변성이 발생합니다. 더욱이 오프라인 시스템은 코어가 조립된 후 간격을 동적으로 조정할 수 없습니다. 수정하려면 부분 분해가 필요합니다. 는 인라인 스태킹 접근 방식 zxd-440 플랫폼을 사용하면 다음이 보장됩니다. 간격 데이터는 라미네이션별로 추적됩니다. , 그리고 corrections are applied in real time, resulting in a more consistent magnetic circuit.
Jiangsu Jingtianxia Electric Technology Co., Ltd.는 200개 이상의 설치에서 이 장치를 검증했으며, 동일한 강철 등급에 대한 오프라인 수동 스태킹에 비해 코어 손실이 평균 8~12% 감소하는 것으로 나타났습니다. 회사의 R&D 팀(46명의 기술 전문가)은 현재 표준에 통합된 독점적인 간격 제어 알고리즘을 개발했습니다. 자동 인라인 스태킹 라인 소프트웨어 제품군.
기능 비교 - 간격 제어 방법
| 매개변수 | ZXD-440 인라인 장치 | 오프라인 수동 스태킹 |
| 갭 측정 방법 | 레이저 삼각측량(5개 지점) | 필러 게이지(즉석 점검) |
| 교정 빈도 | 라미네이션 주기마다 | 전체 코어 조립 후 |
| 일반적인 간격 허용 오차 | ±0.02mm(Cpk ≥ 1.67) | ±0.08 – 0.15mm(작업자에 따라 다름) |
| 데이터 추적성 | 배치 수준 히스토그램 및 개별 코어 로그 | 제한적(수동 기록) |
| 새로운 코어 유형의 설정 시간 | ≤ 3분(레시피 회상) | 15~30분(지그 체인지 트레이닝) |
3. 지능형 데이터 통합 스태킹 라인
정의 및 포지셔닝: 세 번째 기둥은 zxd-440 자동 인라인 변압기 코어 스태킹 생산 라인 독립형 기계의 스태킹 라인을 공장의 디지털 제조 생태계 내 노드로 변환하는 지능형 데이터 통합 레이어입니다. 이와 대조적으로 오프라인 스태킹은 최소한의 디지털 피드백으로 격리된 워크스테이션으로 작동합니다.
핵심 기능 및 기술적 특징: 이 시스템은 전단 센서, 스태킹 서보, 간격 제어 장치 및 비전 검사 카메라로부터 실시간 데이터를 수집합니다. 이는 전체 장비 효율성(OEE), 스태킹 수율, 평균 보조 간격(MTBA), 측정된 격차를 기반으로 한 코어 손실 예측 등 핵심 성과 지표(KPI)를 집계합니다. 또한 이 시스템은 창고 관리 시스템과 인터페이스하여 소비된 톤수에 따라 철강 코일을 자동으로 요청합니다.
일반적인 응용 분야: 이 지능형 라인은 Industry 4.0 인증을 추구하는 스마트 공장은 물론 전환 빈도가 높은 다중 제품 시설에 배치됩니다. 서보 모터 전류 및 진동 패턴을 추적하여 예측 가능한 유지 관리를 가능하게 하고, 계획되지 않은 가동 중단 시간이 발생하기 전에 운영자에게 경고합니다.
오프라인 스태킹과의 차이점: 오프라인 시스템은 디지털 데이터를 거의 또는 전혀 생성하지 않습니다. 스태킹이 완료된 후 품질 검사가 수행되는 경우가 많아 문제 감지가 지연되는 경우가 많습니다. 는 인라인 지능형 시스템 그러나 다음을 제공합니다. 폐쇄 루프 품질 관리 — 편차가 감지되면 라인이 일시 중지되고 자동 수정되거나 스테이션을 떠나기 전에 코어에 재작업 플래그를 지정할 수 있습니다. 이 기능은 해양 변압기 및 풍력 터빈 승압 장치와 같은 신뢰성이 높은 애플리케이션에 특히 유용합니다.
Jiangsu Jingtianxia Electric Technology Co., Ltd.는 이러한 지능을 모든 장치에 내장했습니다. zxd-440 인라인 스태킹 솔루션 2024년부터 제공되며 사내 소프트웨어 팀을 활용하여 각 클라이언트의 ERP(전사적 자원 관리) 시스템에 대한 대시보드를 사용자 정의합니다. 회사의 통합 접근 방식 변압기 코어, 지능형 코어 스태킹 장비, 코어 가로 절단기, 지능형 창고 및 자동화된 물류 —데이터 통합 스태킹 라인이 업스트림 및 다운스트림 장비와 원활하게 통신하도록 보장합니다.
- 실시간 OEE 추적 – 다운타임, 속도 손실, 품질 손실이 HMI에 표시됩니다.
- 예측 진단 경고 – 열 및 진동 모델을 기반으로 합니다.
- 레시피 관리 – 모든 스태킹 매개변수와 함께 최대 1,000개의 코어 설계를 저장합니다.
- 자동 배치 보고 – 품질 감사 추적을 위해 PDF/CSV로 내보냅니다.
- 원격 펌웨어 업데이트 기능 – 현장 방문 없이 지속적인 개선이 가능합니다.
시스템 수준 비교: 인라인 스태킹과 오프라인 스태킹
| 측면 | ZXD-440 인라인 스태킹 | 오프라인 스태킹(기존) |
| 자재 흐름 | 연속(전단 → 스택 → 출력) | 배치(전단 → 저장 → 운송 → 스택) |
| 교대당 노동 요구 사항 | 운영자 1~2명(모니터링만 해당) | 4~6명의 작업자(수동 적재 적재) |
| 코어 손실 변동성(COV) | ≤ 3.5% | 8 – 12% |
| 건평 면적 | 소형(스테이징 영역 제거) | 더 큼(완충 구역 및 지그 보관 필요) |
| 전환 시간(신코어 유형) | 2~5분(소프트웨어 레시피) | 20~45분(기계 교육) |
자주 묻는 질문
Q1: 오프라인 방식에 비해 zxd-440 인라인 스태킹 시스템의 주요 운영상의 이점은 무엇입니까?
가장 큰 장점은 동시 전단 및 스태킹 이는 전단 및 수동 적재 후 호이스팅의 전통적인 단계를 제거합니다. 이를 통해 사이클 시간이 40% 이상 단축되고, 취급으로 인한 가장자리 손상이 최소화되며, 모든 라미네이션이 전단을 떠날 때 정확한 방향으로 적층되어 간격 제어가 더욱 엄격해지고 코어 손실이 낮아집니다.
Q2: zxd-440의 정밀 간격 제어 장치는 오프라인 간격 조정과 어떻게 다릅니까?
zxd-440은 레이저 삼각측량 센서를 사용하여 사이클당 5개 지점에서 간격을 측정하고 폐쇄 루프 서보 보정을 즉시 적용합니다. 오프라인 조정은 전체 조립 후에만 수동 필러 게이지 및 수정에 의존하므로 스태킹 중 변동을 동적으로 보상할 수 없습니다. 인라인 장치는 완벽한 추적성으로 ±0.02mm 공차를 달성합니다.
Q3: zxd-440은 오랜 전환 없이 다양한 코어 크기와 재료를 처리할 수 있습니까?
예. 레시피 관리 소프트웨어를 통해 zxd-440 자동 인라인 변압기 코어 스태킹 생산 라인 최대 1,000개의 핵심 설계를 저장합니다. 폭(40~400mm)과 두께(0.18~0.35mm) 간 전환은 2~5분이 소요되는 반면, 물리적 지그 변경 및 작업자 재교육이 필요한 오프라인 시스템의 경우 20~45분이 소요됩니다.
Q4: 이 인라인 스태킹 기술을 지원하는 데 있어 Jiangsu Jingtianxia Electric Technology Co., Ltd.는 어떤 역할을 합니까?
Jiangsu Jingtianxia Electric Technology Co., Ltd.는 다음과 같은 엔드투엔드 통합을 제공합니다. 인라인 스태킹 라인 지능형 창고 및 물류에 대한 가로 절단기. 46명이 넘는 기술 전문가를 보유한 이 회사는 맞춤형 소프트웨어 대시보드, 예측 유지 관리 프레임워크 및 글로벌 현장 지원을 제공하여 각 zxd-440 설치가 고객의 기존 생산 생태계와 일치하도록 보장합니다.
