코어 스태킹 시스템은 어떻게 작동합니까?

현대 전기 장비 제조에서 변압기 및 모터 코어 생산의 정밀도와 효율성은 최종 제품의 성능, 신뢰성 및 비용 효율성을 직접적으로 결정합니다. 이 생산 과정의 중심에는 코어 스태킹 및 조립 라인 , 기계적 처리, 광학 검사 및 자동 제어 시스템의 정교한 통합입니다. 이 기사에서는 코어 스태킹 시스템의 작동 방식에 대한 포괄적인 기술 설명을 제공하고 핵심 원리, 핵심 장비 모듈, 대규모 산업 제조에서 수행하는 중요한 역할을 분석합니다.

1. 코어 스태킹의 기본 원리

A 코어 스태킹 및 조립 라인 시스템은 일반적으로 적층이라고 알려진 전기강판의 개별 얇은 시트를 견고하고 치수가 정확한 적층 코어로 변환하도록 설계되었습니다. 근본적인 과제는 와전류 손실을 최소화하고 자속 균일성을 보장하기 위해 각 적층을 정확한 순서와 방향으로 적층해야 한다는 것입니다. 시스템은 일반적으로 다음으로 시작됩니다. 코어 스태킹 및 조립 라인 가로 절단기에서 사전 절단 또는 슬릿 라미네이션을 받는 공급 장치입니다. 그런 다음 이러한 라미네이션은 로봇 팔이나 서보 구동식 픽 앤 플레이스 장치가 각 시트를 처리하는 스태킹 스테이션으로 운반됩니다.

일반적인 시스템의 작업 주기는 공급, 방향 감지, 스태킹 및 통합의 네 가지 순차적 단계로 나눌 수 있습니다. 공급 단계에서 라미네이션은 진동 공급 장치 또는 컨베이어 벨트를 사용하여 개별화되고 정렬됩니다. 방향 감지 단계에서는 광학 센서 또는 머신 비전 카메라가 버 측면, 노치 위치 및 표면 결함을 식별합니다. 스태킹 단계에는 성장하는 스택에 각 라미네이션을 정확하게 배치하는 작업이 포함되며, 종종 재료 긁힘을 방지하기 위해 진공 그리퍼를 사용합니다. 마지막으로 통합 단계에서는 용접, 연동 또는 접착 본딩을 사용하여 스택을 단일 견고한 장치로 고정합니다. 이 전체 작업 흐름은 모든 움직이는 부품을 미크론 수준의 정확도로 동기화하는 프로그래밍 가능 논리 컨트롤러(PLC)에 의해 조정됩니다.

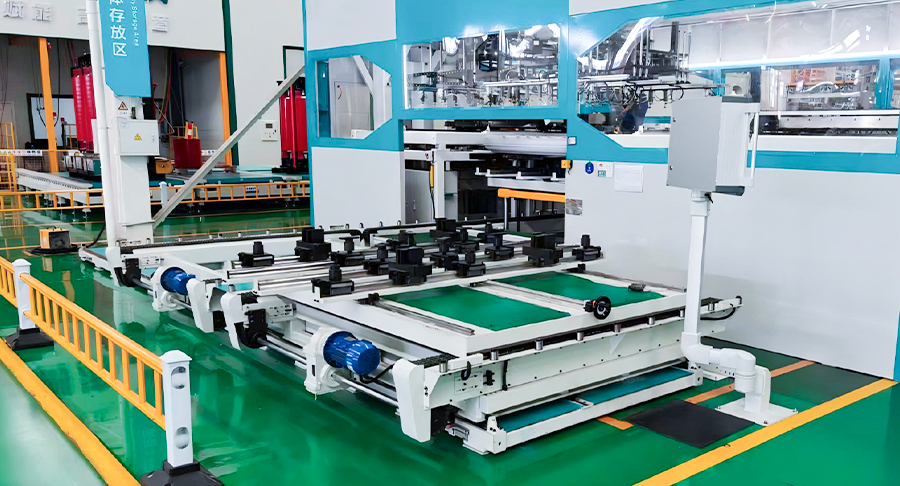

2. 핵심 장비 모듈 및 기능

이해하다 코어 스태킹 시스템의 작동 방식 , 주요 모듈을 검토하는 것이 필수적입니다. 각 모듈은 특정 기능에 기여하며, 이들의 원활한 통합은 전체 시스템 성능을 정의합니다. 다음은 현대에서 볼 수 있는 네 가지 주요 모듈에 대한 분석입니다. 코어 스태킹 및 조립 라인 :

• 공급 및 싱귤레이션 모듈: 이 장치는 매거진이나 컨베이어 벨트로부터 벌크 라미네이션을 받습니다. 이는 공기 송풍기와 기계식 분리기를 사용하여 한 번에 하나의 라미네이션만 스태킹 영역에 들어가도록 합니다. 고속 공급 속도는 적층 두께와 크기에 따라 분당 최대 60개까지 도달할 수 있습니다.
• 비전 및 검사 모듈: 고해상도 카메라와 백라이트가 장착된 이 모듈은 각 라미네이션의 치수 공차, 버 높이 및 표면 평탄도를 검사합니다. 검사에 실패한 라미네이션은 자동으로 별도의 상자에 넣어 거부되어 결함이 최종 코어로 전파되는 것을 방지합니다.
• 스태킹 및 포지셔닝 모듈: 이것이 시스템의 핵심입니다. 서보 구동 갠트리 또는 SCARA 로봇은 검사된 각 라미네이션을 선택하여 스태킹 고정 장치에 배치합니다. 고정 장치에는 라미네이션의 구멍과 일치하는 가이드 핀이 포함되어 회전 정렬을 보장하는 경우가 많습니다. 다리가 여러 개인 변압기 코어의 경우 시스템은 다리를 결합하기 전에 각 다리를 별도로 쌓을 수 있습니다.
• 통합 및 배출 모듈: 목표 스택 높이(레이어 수 또는 광학 높이 센서로 측정)에 도달하면 모듈은 세 가지 통합 방법 중 하나를 적용합니다. 즉, 여러 지점의 TIG 용접, 펀치 마크를 사용한 기계적 연동, UV 또는 열 접착을 사용한 접착제 경화입니다. 완성된 코어는 추가 처리 또는 포장을 위해 나가는 컨베이어로 배출됩니다.

이러한 모듈 간의 조정은 매우 중요합니다. 예를 들어 비전 모듈이 잘못 정렬된 라미네이션을 감지하면 스태킹 모듈은 배치 궤적을 실시간으로 조정해야 합니다. 다음과 같은 주요 제조업체 강소징천샤전기기술유한회사 이러한 적응형 제어를 가능하게 하는 독점 소프트웨어 알고리즘을 개발했습니다. 코어 스태킹 및 조립 라인 특히 다품종 소량 생산 환경에 강력합니다.

3. 코어 적층 시스템의 분류

구성 및 응용 프로그램을 기반으로, 코어 스태킹 및 조립 라인 크게 3가지 분류로 나눌 수 있습니다. 각 카테고리는 고속 대량 생산부터 유연한 프로토타입 제작까지 고유한 생산 요구 사항을 충족합니다. 다음 하위 섹션에서는 각 유형에 대한 심층 분석을 제공합니다.

3.1 인라인 통합 스태킹 시스템

인라인 통합 시스템은 업스트림 슬리팅 또는 가로 절단 라인에 직접 연결됩니다. 라미네이션은 절단되자마자 중간 저장 없이 즉시 스태킹 장치로 공급됩니다. 이 디자인은 자재 취급을 최소화하고 가장자리 손상 위험을 줄입니다. 인라인 시스템의 가장 큰 특징은 동기화 속도입니다. 이는 절단기와 동일한 사이클 속도(일반적으로 분당 40~80스트로크)로 작동합니다. 기술적 특성에는 두 개의 라미네이션을 동시에 배치하기 위한 듀얼 헤드 스태킹, 레이저 센서를 사용한 실시간 두께 모니터링, 다양한 코어 폭에 대한 자동 툴링 전환이 포함됩니다.

인라인 시스템의 일반적인 응용 분야는 일관된 품질과 높은 처리량이 가장 중요한 배전 변압기 코어 및 전기 자동차 모터 고정자의 대규모 생산입니다. 오프라인 시스템에 비해 가장 큰 장점은 버퍼 저장소가 없어 바닥 공간이 절약되고 진행 중인 재고가 줄어든다는 것입니다. 또한 인라인 시스템은 절단 결함을 즉시 감지하여 절단 장치에 즉각적인 피드백을 제공할 수 있습니다. 강소징천샤전기기술유한회사 지능형 작업장 창고 인터페이스를 통합하여 전사적 자원 관리(ERP) 시스템과 원활한 데이터 교환을 가능하게 하는 인라인 솔루션을 제공합니다. 이러한 통합을 통해 모든 코어 배치를 원자재부터 완제품까지 추적할 수 있습니다.

3.2 오프라인 독립형 스태킹 시스템

오프라인 독립형 시스템은 절단 프로세스와 독립적으로 작동합니다. 라미네이션은 먼저 절단되어 매거진에 쌓인 다음 스태킹 스테이션으로 운반됩니다. 이러한 분리를 통해 생산 계획자는 스태킹 라인이 다양한 코어 유형을 병렬로 처리하는 동안 절단 라인을 최대 효율로 실행할 수 있습니다. 오프라인 접근 방식은 주문 규모는 작지만 핵심 형상이 크게 달라지는 작업 현장 환경에 특히 적합합니다. 오프라인 시스템의 중요한 구성 요소는 자동 탄창 교환기입니다. 이 장치는 최대 12개의 서로 다른 라미네이션 유형을 보유하고 몇 분 내에 해당 유형 간에 전환할 수 있습니다.

기술적으로 오프라인 시스템에는 적층이 몇 시간 또는 며칠 동안 보관되어 먼지가 쌓이거나 약간의 산화가 발생할 수 있기 때문에 고급 비전 시스템이 통합되는 경우가 많습니다. 따라서 오프라인 시스템의 비전 모듈에는 추가 청소 브러시와 정전기 제거기가 포함되어 있습니다. 통합 방법은 인라인 시스템과 유사하지만 오프라인 시스템에서는 용접보다는 접착 본딩을 자주 사용합니다. 왜냐하면 접착제는 복잡한 스텝 랩 형상을 가진 코어에서 더 나은 응력 분산을 허용하기 때문입니다. 수동 스태킹에서 업그레이드하려는 제조업체의 경우 오프라인 독립형 시스템은 초기 투자 비용을 낮추고 기존 자재 취급 장비와 쉽게 통합할 수 있습니다. 강소징천샤전기기술유한회사 단일 스택 또는 이중 스택 작동으로 구성할 수 있는 모듈식 오프라인 플랫폼을 제공하여 고객이 수요 증가에 따라 생산 규모를 확장할 수 있는 유연성을 제공합니다.

3.3 회전 터렛 스태킹 시스템

회전식 터릿 시스템은 최신 기술 발전을 나타냅니다. 코어 스태킹 및 조립 라인 기술. 단일 고정 스태킹 고정 장치 대신 이 시스템은 여러 스태킹 팔레트를 고정하는 회전 터릿을 사용합니다. 하나의 팔레트가 라미네이션으로 채워지는 동안 다른 팔레트는 통합 및 배출을 거치며 세 번째 팔레트는 다음 배치를 위해 준비됩니다. 이러한 병렬 처리는 단일 스테이션 설계에 비해 유휴 시간을 크게 줄이고 전체 처리량을 최대 40%까지 늘립니다.

터릿 메커니즘은 매우 부드러운 회전과 정밀한 각도 위치 지정을 제공하는 직접 구동 토크 모터로 구동됩니다. 각 팔레트에는 자체 가이드 핀 세트와 클램핑 메커니즘이 장착되어 있어 시스템이 수동 개입 없이 다양한 코어 크기 간에 전환할 수 있습니다. 회전식 터릿 시스템은 소형 배전 변압기 및 인덕터에 사용되는 것과 같은 표준화된 코어의 대량 생산에 이상적입니다. 설치 공간이 작기 때문에 바닥 공간이 제한된 공장에도 매력적입니다. 강소징천샤전기기술유한회사 여러 고객 사이트에 회전식 터릿 시스템을 성공적으로 배포하여 결함률이 0.2% 미만이고 전체 장비 효율성(OEE)이 85%를 초과했습니다.

세 가지 시스템 유형 모두에 대한 운영 단계를 요약하기 위해 다음 순서 목록은 일반적인 스태킹 주기에 대한 일반 절차를 간략하게 설명합니다.

1. 재료 로딩: 라미네이션은 피더 매거진에 로드되거나 절단 라인에서 직접 공급됩니다.
2. 싱귤레이션 및 방향: 각 라미네이션은 분리, 정렬되며 버 측면은 비전을 통해 감지됩니다.
3. 배치: 로봇이나 갠트리는 라미네이션을 집어 미크론 수준의 정확도로 스태킹 팔레트에 놓습니다.
4. 레이어 계산 및 높이 확인: 시스템은 각 레이어의 수를 계산하고 대상과 비교하여 증가하는 스택 높이를 확인합니다.
5. 통합: 목표에 도달하면 시스템은 스택을 솔리드 코어에 용접, 연동 또는 접착합니다.
6. 배출 및 운반: 완성된 코어는 다운스트림 처리 또는 포장을 위해 컨베이어로 배출됩니다.

4. 스마트 제조와의 통합

현대 코어 스태킹 및 조립 라인 더 이상 고립된 기계가 아닙니다. 그들은 더 넓은 스마트 팩토리 생태계의 필수 노드입니다. 이러한 시스템은 산업용 사물 인터넷(IIoT)을 통해 주기 시간, 결함률, 소모품 마모에 대한 데이터를 중앙 제조 실행 시스템(MES)에 지속적으로 전송합니다. 이러한 데이터 기반 접근 방식은 예측 유지 관리를 지원하여 계획되지 않은 가동 중지 시간을 최대 30%까지 줄입니다. 예를 들어, 강소징천샤전기기술유한회사 지능형 작업장 창고 시스템과 스태킹 장비와 직접 연결되는 자동화된 물류 생산 라인을 통합하여 원시 철강 코일에서 완성된 변압기 코어까지 완전히 자동화된 자재 흐름을 생성합니다.

또한, 이제 고급 시스템에는 과거 성능을 기반으로 스태킹 매개변수를 조정하는 자가 학습 알고리즘이 포함되어 있습니다. 특정 라미네이션 배치에서 버 변형이 더 많이 나타나는 경우 시스템은 정확도를 유지하기 위해 자동으로 배치 속도를 줄일 수 있습니다. 이러한 수준의 적응성은 원자재 품질이 다양한 지역에서 특히 중요합니다. 정밀기계와 지능형 소프트웨어를 결합하여, 강소징천샤전기기술유한회사 계속해서 한계를 뛰어넘고 있습니다. 코어 스태킹 및 조립 라인 코어 가로 절단부터 최종 조립까지 모든 것을 포괄하는 원스톱 지원 솔루션을 제공하여 달성할 수 있습니다.

자주 묻는 질문

Q1: 인라인 스태킹 시스템과 오프라인 스태킹 시스템의 주요 차이점은 무엇입니까?

인라인 시스템은 절단 라인에 직접 연결되어 동일한 속도로 작동하므로 대량 연속 생산에 이상적입니다. 오프라인 시스템은 독립적으로 작동하므로 작업장이나 소량, 혼합 환경에 적합한 다양한 코어 크기와 형상을 처리할 때 더 큰 유연성을 제공합니다.

Q2: 회전식 터릿 시스템은 단일 스테이션 시스템에 비해 어떻게 생산성을 향상합니까?

회전 터릿 시스템은 회전 메커니즘에서 여러 팔레트를 사용합니다. 한 팔레트가 채워지는 동안 다른 팔레트는 통합되고 세 번째 팔레트는 배출되거나 준비됩니다. 이 병렬 작업 흐름은 주기 간 대기 시간을 없애고 스태킹 정확도를 저하시키지 않으면서 전체 처리량을 최대 40%까지 증가시킵니다.

Q3: 코어 스태킹 및 조립 라인에서 일반적으로 사용되는 통합 방법은 무엇이며 어떤 것이 가장 좋습니까?

세 가지 주요 방법은 TIG 용접, 기계적 연동 및 접착 결합입니다. 용접은 높은 기계적 강도를 제공하고, 인터로킹은 가장 빠르며 소모품이 필요하지 않으며, 접착 본딩은 내부 응력을 줄여 더 나은 자기 성능을 제공합니다. 최선의 선택은 대형 전력 변압기의 용접, 대량 생산 모터의 인터로킹, 스텝 랩 조인트를 사용한 고효율 설계의 접착제 등 핵심 응용 분야에 따라 다릅니다.

Q4: Jiangsu Jingtianxia Electric Technology Co., Ltd.는 스태킹 시스템 전반에 걸쳐 품질 관리를 어떻게 보장합니까?

Jiangsu Jingtianxia는 다단계 비전 검사, 실시간 두께 모니터링, 결함 있는 라미네이션 자동 거부 기능을 통합합니다. 또한 해당 시스템은 생산 데이터를 MES 플랫폼에 공급하여 완전한 추적성과 통계적 프로세스 제어를 가능하게 합니다. 46명이 넘는 전문 기술 인력을 보유한 이 회사는 배송 전에 모든 시스템에 대해 엄격한 테스트 프로토콜을 유지하여 고객 시설에서 일관된 성능을 보장합니다.

Q5: 코어 스태킹 시스템은 비정질 강철 또는 실리콘 강철과 같은 다양한 적층 재료를 처리할 수 있습니까?

예, 최신 시스템은 다양한 재료를 수용할 수 있도록 조정 가능한 그리퍼 압력, 가변 공급 속도 및 맞춤형 비전 알고리즘을 사용하여 설계되었습니다. 더 얇고 부서지기 쉬운 비정질 강철은 보다 부드러운 취급이 필요하며 종종 용접보다는 접착 결합을 통해 이점을 얻습니다. Jiangsu Jingtianxia는 특정 재료 특성에 맞는 맞춤형 구성을 제공합니다.

Q6: 수동 코어 스태킹 프로세스 자동화에 대한 일반적인 투자 수익률(ROI)은 얼마입니까?

정확한 ROI는 생산량에 따라 다르지만 대부분의 제조업체는 18~24개월 내에 투자금을 회수합니다. 자동화는 인건비를 줄이고 인적 오류를 제거하며 처리량을 늘리고 자재 수율을 향상시킵니다. 또한 자동화 시스템을 통해 연중무휴 24시간 운영이 가능하므로 수요가 많은 제품 라인의 ROI가 더욱 가속화됩니다.
