변압기 코어의 목적은 무엇입니까?

모든 전력 시스템의 중심에는 단순해 보이지만 근본적으로 중요한 구성 요소, 즉 전자기 흐름을 전달하고 제한하는 자기 회로가 있습니다. 엔지니어와 조달 전문가가 묻는 경우 "변압기 코어의 목적은 무엇입니까?" , 대답은 기본 물리학을 훨씬 뛰어 넘습니다. 는 변압기 코어 전압 변환의 중추 신경계 역할을 하여 기생 손실을 최소화하면서 1차 권선에서 2차 권선으로 효율적인 에너지 전달을 가능하게 합니다. 잘 설계된 자기 경로가 없으면 현대 교류 네트워크는 엄청난 비효율성, 과도한 발열 및 불안정한 전압 조정으로 인해 어려움을 겪게 됩니다. 이 기사에서는 포괄적이고 애플리케이션 중심의 조사를 제공합니다. 변압기 코어 , 재료 분류, 구조적 변형 및 유틸리티 규모 변전소에서 지능형 공장 현장에 이르기까지 현대 전력 인프라에서 수행하는 중요한 역할.

1. 코어형 변압기 코어: 기존의 주력 제품

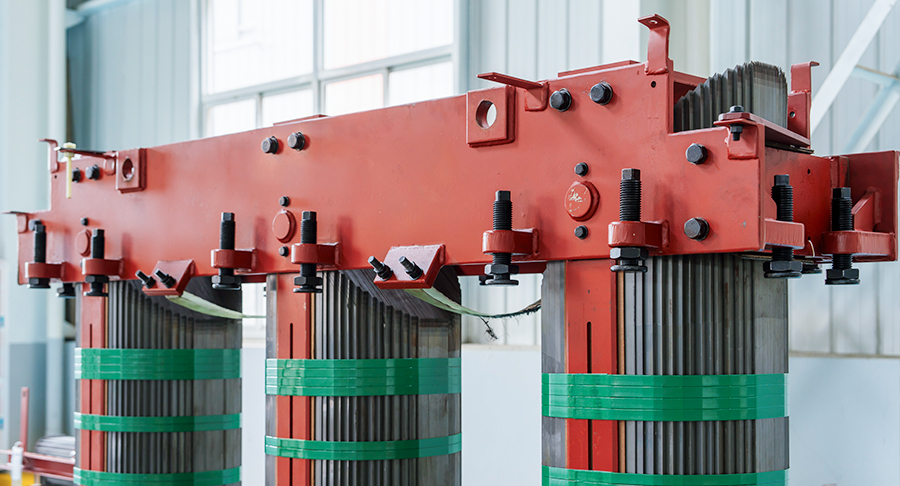

코어 유형 구성은 중대형 전력 애플리케이션에서 가장 널리 배포된 아키텍처를 나타냅니다. 이 설계에서 자기 회로는 위쪽 및 아래쪽 요크로 연결된 두 개의 수직 다리(다리)로 구성되며, 각 다리를 감싸는 1차 권선과 2차 권선이 있습니다. 이들의 근본적인 목적은 변압기 코어 자속의 저저항 경로를 제공하여 1차 권선에 의해 생성된 기자력의 대부분이 2차 권선과 연결되도록 보장하는 것입니다. 코어형 변압기 코어 일반적으로 압연 방향을 따라 뛰어난 투자율을 나타내는 CRGO(결정립 실리콘강) 적층으로 구성되어 여기 전류 및 무부하 손실을 직접적으로 줄입니다.

기술적인 관점에서 볼 때 코어형 설계는 권선 접근성 및 냉각 효율성 측면에서 뚜렷한 이점을 제공합니다. 권선이 두 개의 개별 림에 분산되어 있기 때문에 열 방출이 더욱 균일해 열 제한을 초과하지 않고도 더 높은 전력 밀도를 허용합니다. 일반적인 응용 분야에는 재생 에너지 농장의 승압 변압기, 500kVA~50MVA 등급의 산업용 배전 변압기, 철도 시스템용 견인 변압기가 포함됩니다. 쉘형 대안에 비해 코어형은 변압기 코어 결함 상태에서 권선에 가해지는 기계적 응력을 최소화하는 대칭 자속 분포로 인해 우수한 단락 내량 성능을 보여줍니다.

우리의 포괄적인 범위 변압기 코어 손실 성능과 제조 가능성의 균형을 맞추기 위해 0.23mm ~ 0.35mm 범위의 적층 두께로 표준 및 맞춤형 코어 유형 형상을 모두 포괄합니다. Jiangsu Jingtianxia Electric Technology Co., Ltd.는 코어형 생산 라인을 개선하여 97%를 초과하는 적층 계수를 달성하고 유효 자기 단면적이 이론적인 설계 값과 거의 일치하도록 보장합니다. 46명 이상의 전문 기술 인력을 보유한 이 회사는 고급 레이저 스크라이빙 기술을 적용하여 도메인 세분화 손실을 줄이고 IEC 및 IEEE 표준을 지속적으로 충족하거나 초과하는 코어를 제공합니다.

코어형 설계의 주요 사양

• 일반적인 전력 범위: 500kVA – 50MVA
• 자속 밀도: 1.5 – 1.7 T(CRGO 소재)
• 무부하 손실 감소: 기존 열간압연 코어보다 15~20% 낮음
• 냉각 방식: 천연 오일/공기 또는 강제 오일 순환
• 선호 분야: 유통 네트워크, 해상 풍력 발전소, 중공업

2. 쉘형 변압기 코어: 자속 억제 극대화

코어형 레이아웃과 달리 쉘형 변압기 코어 권선을 모든 면에서 자성 재료로 둘러싸서 철 회로 내의 코일을 효과적으로 "감싼" 것입니다. 이 구성은 매우 낮은 저항을 제공하는 두 개의 복귀 경로(외부 가지)와 함께 주 자속을 전달하는 중앙 가지를 특징으로 합니다. 자속을 안내하고 집중시키는 주요 목적은 동일하지만 쉘형 구조는 과부하 시 누설 리액턴스를 상당히 낮추고 전압 조절을 향상시킵니다. 이것들 변압기 코어 용광로 변압기, 전기분해 플랜트용 정류기 변압기, 대규모 UPS 시스템과 같은 고전류, 저전압 애플리케이션에서 특히 가치가 있습니다.

쉘형 설계의 구조적 완전성은 더 큰 기계적 강도를 허용하므로 단락 힘이 극단적인 설치에 적합합니다. 더욱이, 자속이 두 개의 바깥쪽 가지 사이에서 대칭적으로 분할되기 때문에 순 자기 불균형이 최소화되어 인접한 금속 구조에서 가청 소음과 표유 손실이 줄어듭니다. 그러나 이러한 성능은 재료 소비 증가와 적층 적층의 복잡화로 인해 전체 제조 비용이 증가하는 대가로 발생합니다. 신뢰성과 전압 안정성이 가장 중요한 미션 크리티컬 애플리케이션을 위한 쉘형 변압기 코어 더 높은 초기 투자에도 불구하고 여전히 선호되는 선택입니다.

Jiangsu Jingtianxia Electric Technology Co., Ltd.는 독점적인 자동 스태킹 장비와 정밀 절단 시스템을 통해 이러한 제조 문제를 해결합니다. 이 회사의 쉘형 코어 생산은 스텝 랩 조인트와 연귀형 코너를 활용하여 조인트 거부감을 줄이고 기존 맞대기 랩 구조보다 8~12% 낮은 코어 손실을 달성합니다. 실시간 품질 모니터링과 지능형 작업장 창고 시스템을 통합함으로써 Jiangsu Jingtianxia는 모든 쉘형 코어가 일관된 투자율과 기계적 내성을 갖고 공장에서 출고되도록 보장하여 알루미늄 제련부터 데이터 센터 백업 전원에 이르기까지 다양한 산업 분야의 글로벌 고객을 지원합니다.

쉘형 코어의 특징

1. 완전 밀폐형 권선 지지로 인한 탁월한 단락 강도
2. 낮은 누설 리액턴스(코어 유형의 경우 10~15%에 비해 일반적으로 5~8%)
3. 표유 자기장이 감소되어 위상 간 간격이 더 가까워집니다.
4. 재료비가 높지만 열악한 작동 환경에서 사용 수명이 길어짐
5. 일반적으로 전기화학 공정 및 무거운 견인력 드라이브용으로 지정됨

3. 비정질 금속 변압기 코어: 차세대 효율성 개척지

종종 금속 유리라고도 불리는 비정질 금속 합금은 자성 재료 공학의 패러다임 전환을 나타냅니다. 기존의 결정질 규소강과 달리, 변압기 코어 용융 상태에서 급속한 응고(담금질)에 의해 생성되어 보자력이 매우 낮고 자기왜곡이 거의 없는 비결정질 원자 구조를 갖게 됩니다. 비정질 금속을 사용하는 주요 목적 변압기 코어 비슷한 자속 밀도 수준(약 1.35~1.45T)을 유지하면서 무부하 손실을(일반적으로 프리미엄 CRGO 강철에 비해 60~70%) 대폭 줄이는 것입니다. 이로 인해 비정질 코어는 주거용 그리드 및 농촌 전기 프로젝트와 같이 장기간 경부하 조건에서 작동하는 배전 변압기에 매우 매력적입니다.

제조 관점에서 볼 때, 비정질 금속은 고유한 과제를 제시합니다. 재료는 매우 얇고(약 0.025mm) 부서지기 쉬우므로 자기 성능을 저하시키는 미세 균열을 방지하기 위해 특수 절단 및 적층 장비가 필요합니다. 또한 포화 자속 밀도가 CRGO보다 낮으므로 동일한 전력 정격에 대해 더 큰 코어 단면이 필요합니다. 이러한 단점에도 불구하고, 에너지 손실 감소로 인한 수명주기 비용 절감 효과는 초기 프리미엄보다 더 큰 경우가 많습니다. 특히 전기 요금이 높거나 탄소 감축 의무가 엄격한 지역에서는 더욱 그렇습니다. 고급 변압기 코어 비정질 합금으로 만들어진 소재는 친환경 건축 프로젝트, 전기 자동차 충전 허브, 와트시(Wh) 단위가 중요한 스마트 마이크로그리드에 점점 더 많이 사용되고 있습니다.

Jiangsu Jingtianxia Electric Technology Co., Ltd.는 재료의 고유한 자기 특성을 보존하는 저응력 전단 및 어닐링 프로토콜을 통합하여 비정질 금속 코어 전용 가공 라인을 개발했습니다. 46명 이상의 R&D 전문가로 구성된 회사의 기술 팀은 재료 과학자들과 협력하여 조인트 손실을 최소화하도록 코어 형상을 최적화하고 프로토타입 장치에서 99.2% 이상의 최대 부하 효율성을 달성합니다. 비정질 핵심 기술과 지능형 가로 절단 기계 및 자동화된 물류를 결합함으로써 Jiangsu Jingtianxia는 고효율 설계와 산업 규모 생산을 연결하는 턴키 솔루션을 제공하여 환경적 책임과 운영 우수성을 모두 요구하는 고객에게 서비스를 제공합니다.

비정질 코어의 응용 장점

• 무부하 손실 감소: 기존 CRGO 대비 최대 70%
• 주기적 로딩 프로파일에 이상적(예: 야간 대기, 간헐적 작동)
• 열 발생 감소로 인한 작동 온도 감소
• 변압기 수명 연장(절연물의 열 노화 감소)
• 순 제로 탄소 목표를 추구하는 유틸리티 기업이 선호함

비교 성능 매트릭스

4. 스텝 랩 및 마이터 조인트 코어: 손실 최소화를 위한 정밀 엔지니어링

코어 모양과 재료의 거시적 분류 외에도 내부 조인트 형상은 전체 코어 성능을 결정하는 데 결정적인 역할을 합니다. 엇갈린 조인트 또는 인터리브 조인트라고도 알려진 스텝 랩 조인트는 오프셋 중첩으로 연속적인 적층 레이어를 배열하여 여러 인터페이스에 에어 갭 저항을 효과적으로 분산시킵니다. 이 기술은 기존 맞대기 접합에서 발생하는 국부적인 자속 포화를 줄여 무부하 손실과 자화 전류를 모두 낮춥니다. 반면 마이터 조인트는 요크와 팔다리의 모서리 교차점에 정밀 각도 절단(일반적으로 45도)을 사용하여 방향성 강철의 롤링 방향을 플럭스 경로와 정렬하여 각 굽힘에서의 저항을 최소화합니다. 고급 변압기 코어 스텝 랩과 마이터 기능을 모두 통합하여 단순한 맞댐 랩 어셈블리에 비해 10~15%의 손실 감소를 달성합니다.

이러한 조인트 유형에 필요한 제조 정밀도에는 CNC 제어 블레이드 위치 지정 및 실시간 두께 측정 기능을 갖춘 고급 가로 절단기가 필요합니다. Jiangsu Jingtianxia Electric Technology Co., Ltd.는 수백 개의 라미네이션 레이어에 걸쳐 미크론 수준의 정렬을 유지하여 일관된 에어 갭 분포와 반복 가능한 전자기 성능을 보장하는 자동화된 코어 스태킹 장비에 막대한 투자를 해왔습니다. 이 회사의 스텝랩 코어는 엄격한 환경 설계 규정에 따라 최대 손실 제한이 요구되는 유럽 및 북미 전력회사에 공급되는 고효율 배전 변압기에 널리 배포됩니다. Jiangsu Jingtianxia는 마이터 코너 절단과 자동화된 스태킹을 결합하여 CRGO 코어에 대해 97.5%의 스태킹 계수를 달성하여 변압기의 30년 사용 수명 동안 실질적인 에너지 절약을 실현했습니다.

또한 회사의 지능형 작업장 창고 시스템은 슬리팅 및 절단부터 어닐링 및 최종 검사에 이르기까지 전체 생산 체인을 통해 각 적층 배치를 추적하여 완벽한 추적성과 고객별 품질 계획 준수를 보장합니다. 자동화된 물류 생산 라인이 지원하는 이러한 수직적 통합을 통해 Jiangsu Jingtianxia는 맞춤형 핵심 형상에 대한 신속한 프로토타이핑과 짧은 리드 타임을 제공할 수 있으며, 이는 건설 일정이 빡빡한 프로젝트에 중요한 이점입니다.

자주 묻는 질문

Q1: 코어형 변압기 코어와 쉘형 변압기 코어의 주요 차이점은 무엇입니까?

주요 차이점은 권선-코어 배열에 있습니다. 코어형에서는 변압기 코어 에서 권선은 자기 가지를 둘러싸는 반면, 쉘형 설계에서는 자기 회로가 여러 면에서 권선을 둘러쌉니다. 코어형은 더 나은 냉각과 저렴한 비용을 제공하는 반면, 쉘형은 고전류 애플리케이션에 대해 더 낮은 누설 리액턴스와 우수한 단락 강도를 제공합니다.

Q2: 비정질 금속 변압기 코어는 기존 CRGO 코어에 비해 에너지 손실을 어떻게 줄입니까?

비정질 합금에는 결정질 입자 구조가 없기 때문에 사실상 자기 이방성을 제거하고 히스테리시스 손실을 60~70% 줄입니다. 또한 더 높은 전기 저항률(CRGO의 약 3배)은 와전류 손실을 최소화하여 부하율이 낮은 배전 변압기에 가장 에너지 효율적인 옵션이 됩니다.

Q3: Jiangsu Jingtianxia Electric Technology Co., Ltd.는 변압기 코어 공급망에서 어떤 역할을 합니까?

Jiangsu Jingtianxia는 정밀성을 설계, 생산 및 제공하는 수직 통합 제조업체입니다. 변압기 코어 모든 주요 카테고리에 걸쳐 있습니다. 이 회사는 46명이 넘는 기술 전문가를 자동 적재, 절단 및 창고 시스템과 결합하여 엄격한 품질 관리와 글로벌 물류 지원을 바탕으로 CRGO 스텝 랩 코어부터 비정질 금속 조립품까지 원스톱 솔루션을 제공합니다.

Q4: 변압기 코어 성능에 조인트 설계(스텝 랩 또는 마이터)가 중요한 이유는 무엇입니까?

조인트 형상은 요크-림 인터페이스의 자기 저항에 직접적인 영향을 미칩니다. 스텝 랩 및 마이터 조인트는 국부적인 포화 및 자속 줄무늬를 줄여 무부하 손실과 자화 전류를 10~15% 낮춥니다. 고효율 변압기의 경우 엄격한 에너지 규정을 충족하고 장기적인 비용 절감을 달성하려면 이러한 정밀 조인트 설계가 필수적입니다.
