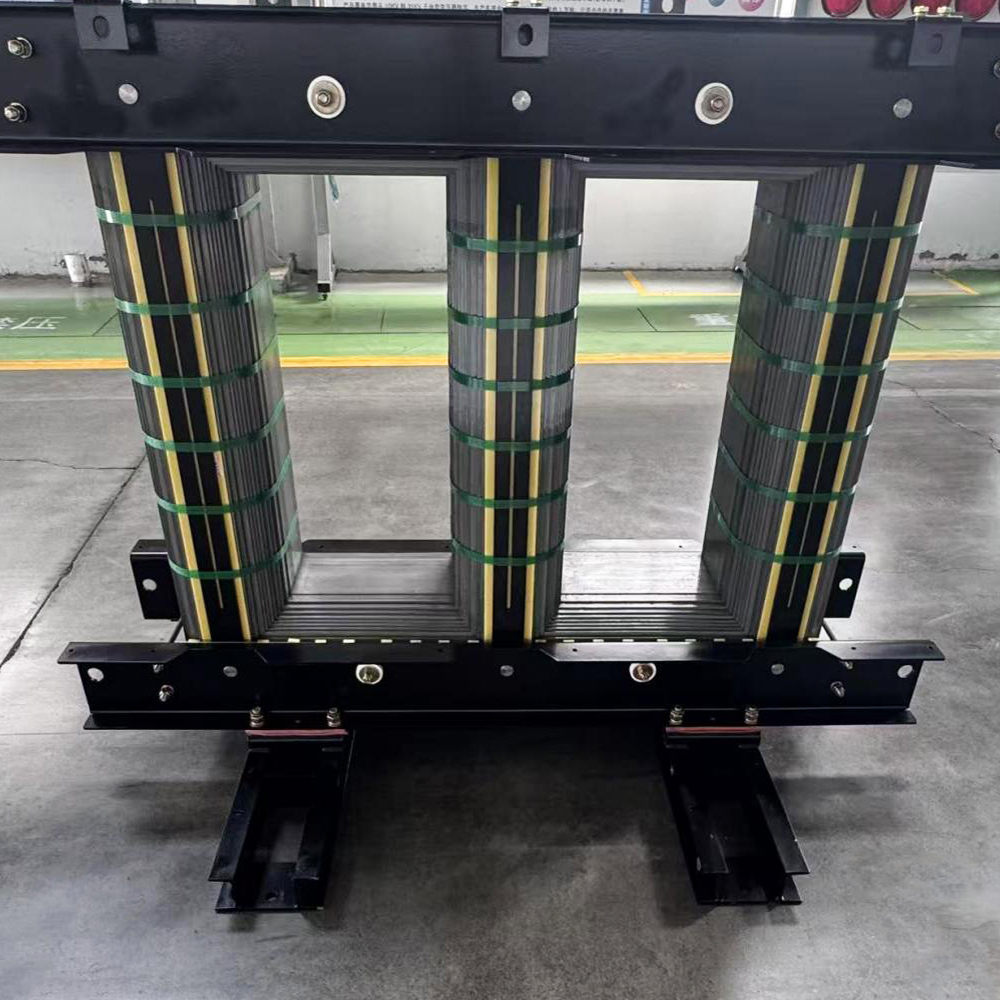

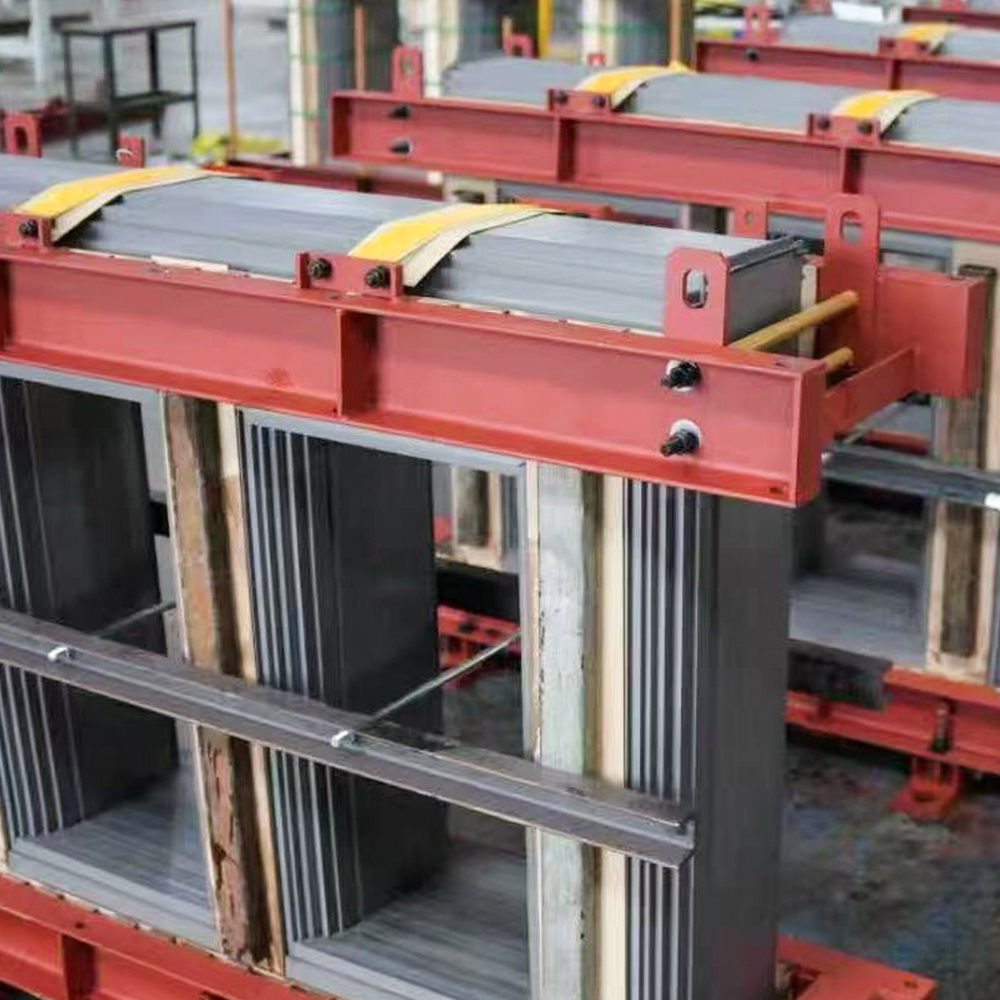

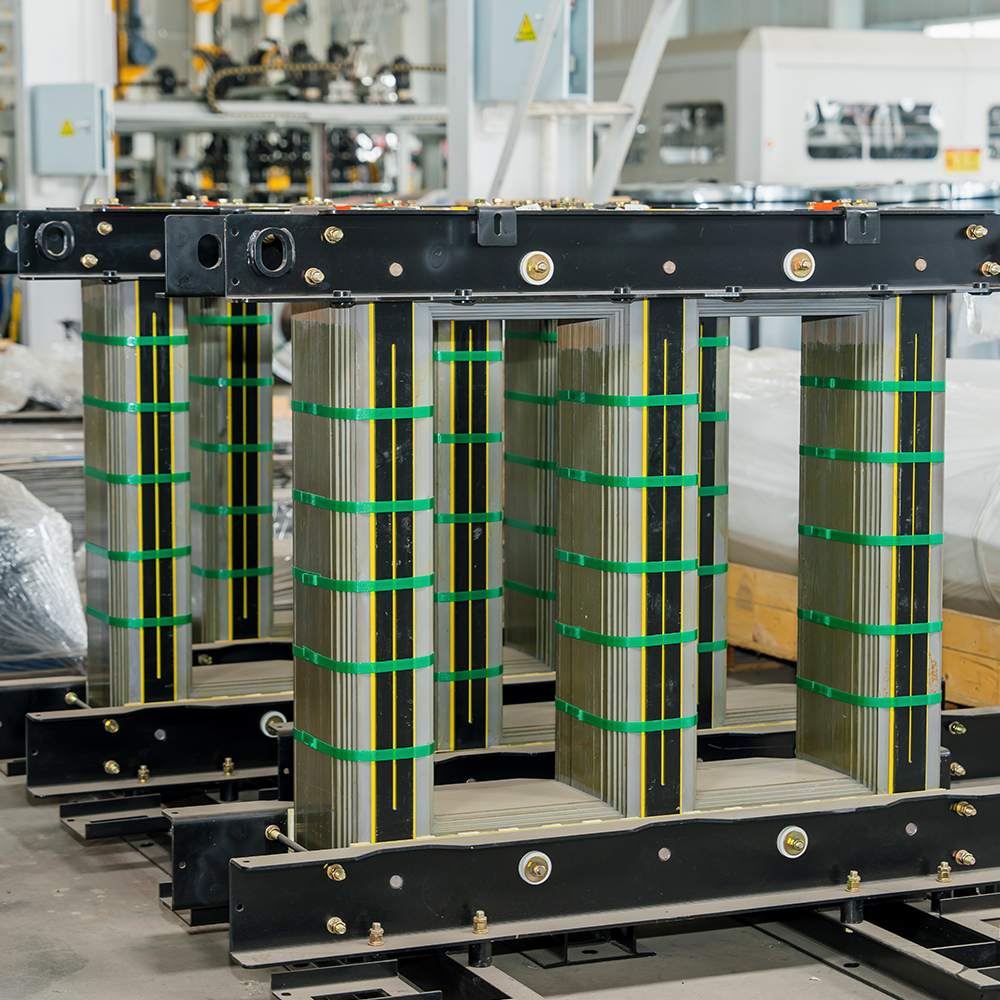

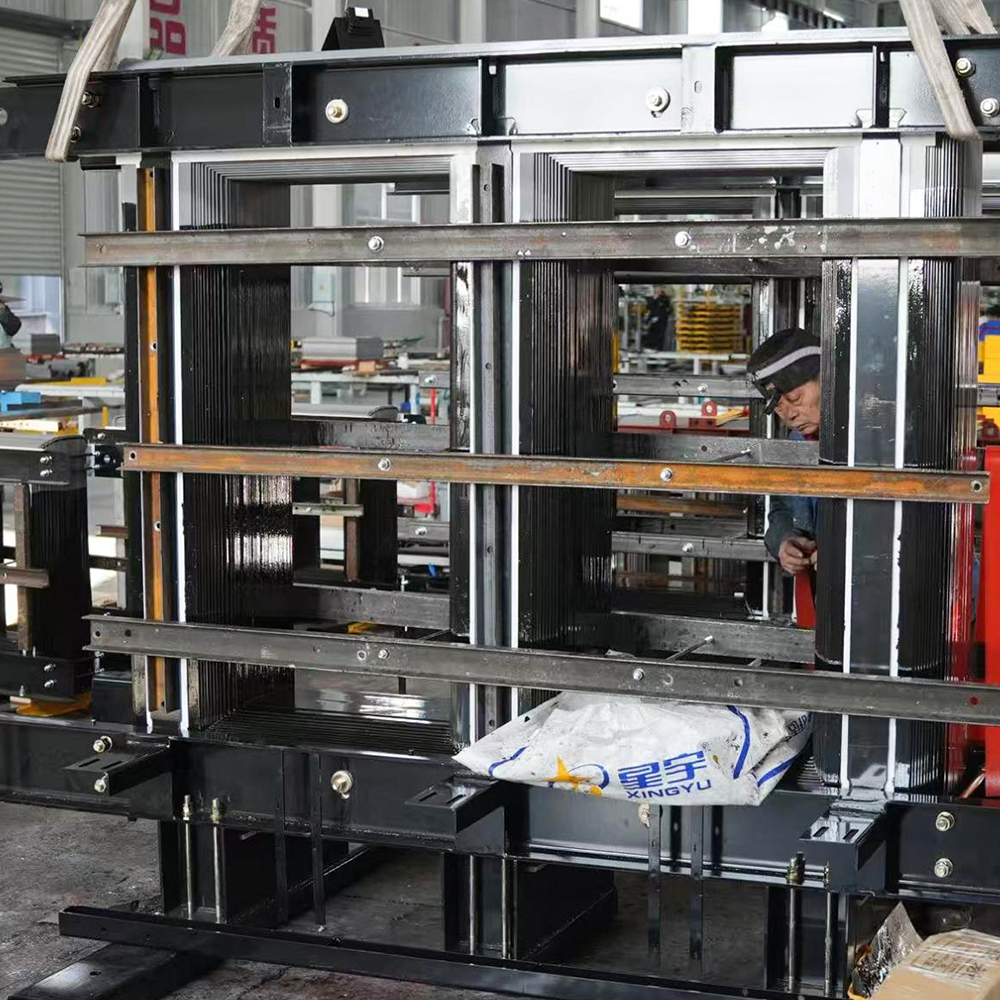

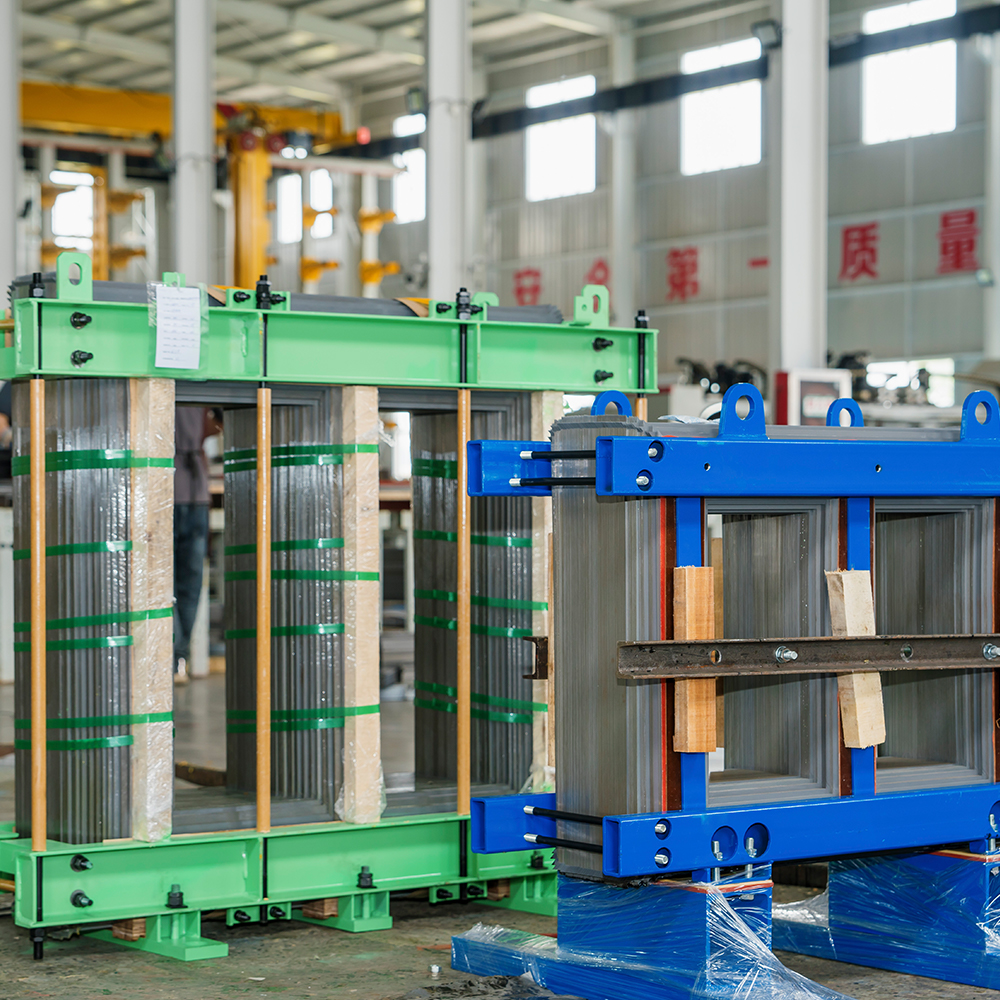

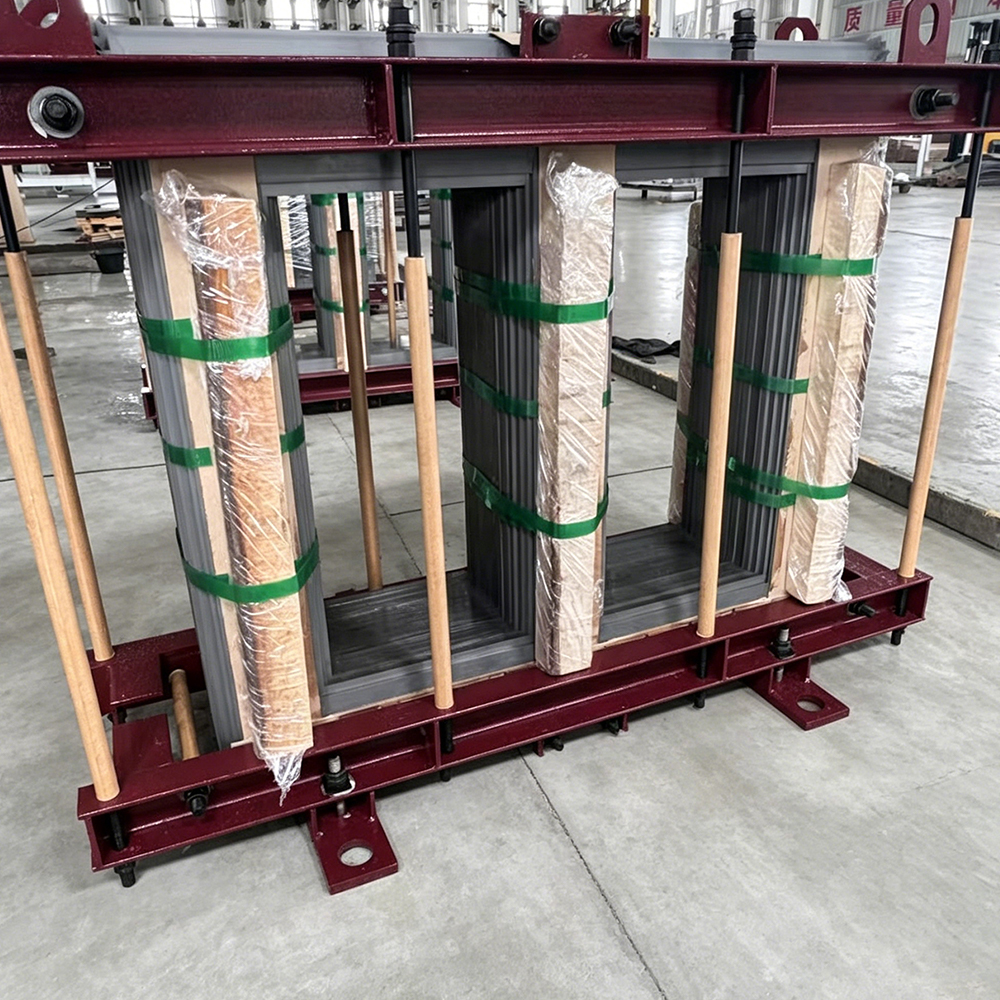

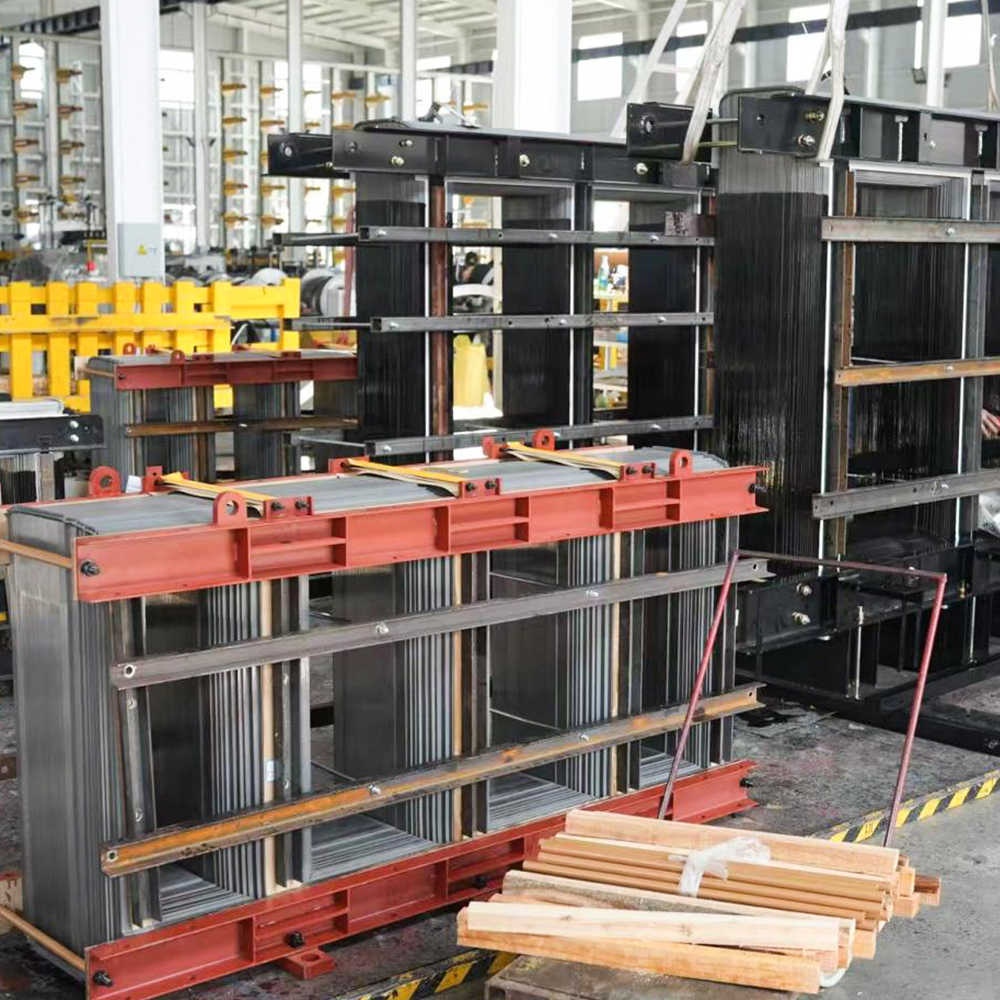

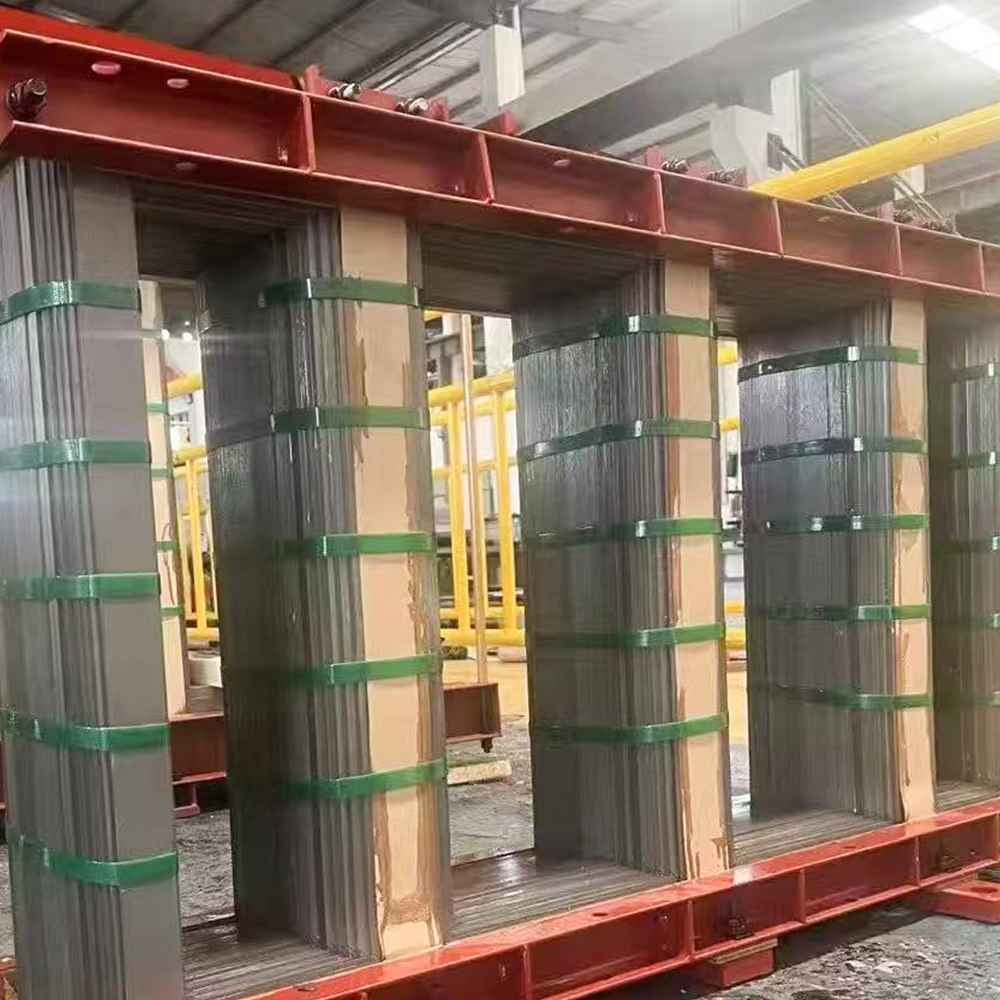

오일 침지형 변압기 코어

유침 변압기의 철손은 무엇입니까?

송전 및 배전 분야에서는 기름에 잠긴 변압기 코어 전체 장치의 자기 심장 역할을 합니다. 주요 기능은 자속의 저저항 경로를 제공하여 1차 권선과 2차 권선 사이의 효율적인 전자기 에너지 변환을 가능하게 하는 것입니다. 그러나 자성 물질은 완벽하지 않습니다. 정상 작동 중에 전기 에너지의 일부는 필연적으로 코어 자체 내에서 열로 소산됩니다. 이 현상을 총칭하여 코어 손실이라고 합니다. 코어 손실을 이해하는 것은 단순히 학술적인 활동이 아닙니다. 이는 변압기 효율, 작동 온도 및 전체 수명주기 비용에 직접적인 영향을 미치는 중요한 경제 및 운영 고려 사항입니다. 유틸리티 및 산업 사용자 모두에게 코어 손실 최소화는 상당한 장기적 비용 절감과 향상된 그리드 신뢰성을 의미합니다. 이 기사에서는 코어 손실의 원인, 구성 요소 및 완화 전략을 자세히 살펴보는 동시에 강소징천샤전기기술유한회사가 예시하는 첨단 제조 및 고급 재료가 현대 변압기 코어의 성능 벤치마크를 어떻게 재정의하고 있는지 보여줍니다.

1. 침지형 변압기의 철손 손실의 물리적 원인

코어 손실이 수반하는 것을 완전히 파악하려면 먼저 전자기적 동작을 조사해야 합니다. 기름에 잠긴 변압기 코어 교류(AC) 여기 상태에서. 코어 손실은 크게 두 가지 주요 구성 요소로 분류됩니다. 히스테리시스 손실 그리고 와전류 손실 . 히스테리시스 손실은 교류 주기에 따른 코어 재료의 지속적인 자화 및 감자로 인해 발생합니다. 각 사이클마다 자구벽의 움직임을 극복하기 위해 에너지가 필요하며, 이 에너지는 열로 방출됩니다. 히스테리시스 손실의 크기는 코어 재료의 보자력과 작동 자속 밀도에 따라 달라집니다. 반면에 와전류 손실은 시변 자기장으로 인해 코어 재료 자체 내에 흐르는 순환 전류에 의해 유발됩니다. 이러한 전류는 저항성 가열(I²R 손실)을 생성하며 코어의 전기 저항률 및 적층 두께에 의해 크게 영향을 받습니다. 고품질로 기름에 잠긴 변압기 코어 설계에 따라 제조업체는 얇은 입자 방향 실리콘 강철 적층을 사용하여 와전류 경로를 효과적으로 줄여 이러한 손실 요소를 줄입니다.

코어 손실은 지속적이고 되돌릴 수 없는 프로세스라는 점에 유의하는 것이 중요합니다. 변압기가 무부하 조건에 있는 경우에도 코어는 여전히 여자 전류를 끌어오고 전력을 소비합니다. 이것이 바로 코어 손실을 무부하 손실이라고 부르는 이유입니다. 일반적인 배전 변압기의 경우 코어 손실은 서비스 수명 동안 총 손실의 15%~30%를 차지하므로 효율성 개선 프로그램의 주요 목표가 됩니다. 0.23mm, 0.27mm, 0.30mm 두께의 프리미엄 방향성 실리콘 스틸과 같은 핵심 소재의 전략적 선택은 히스테리시스 및 와전류 부품 모두에 직접적인 영향을 미칩니다. 이것이 바로 전문 제조업체가 재료 과학과 정밀 엔지니어링을 결합하여 초저손실 특성을 달성함으로써 가치를 입증하는 곳입니다.

2. 재료 및 설계 접근 방식에 따른 철손 분류

코어 손실을 효과적으로 관리하고 줄이기 위해 업계에서는 다양한 하위 분류를 개발했습니다. 기름에 잠긴 변압기 코어 기술. 각 분류는 자기 성능, 제조 가능성 및 비용 효율성 측면에서 뚜렷한 이점을 제공합니다. 아래에서는 현재 엔지니어링 관행과 시장 요구를 반영하는 세 가지 주요 범주를 살펴보겠습니다.

2.1 기존의 방향성 실리콘 강철 코어

이 범주는 대부분의 배전 및 중전력 변압기에 대한 산업 표준을 나타냅니다. 코어는 다음과 같이 구성됩니다. 방향성 규소강 일반적으로 두께가 0.27mm 또는 0.30mm인 시트를 쌓아서 고정하여 폐쇄형 자기 회로를 형성합니다. 이 설계의 특징은 제어된 결정학적 방향입니다. 자화 용이 방향이 압연 방향과 일치하도록 강철을 가공하여 자속 밀도를 최대화하고 히스테리시스 손실을 최소화합니다. 기존 코어는 균형 잡힌 성능, 성숙한 생산 공정 및 경쟁력 있는 비용 구조로 인해 널리 채택됩니다. 일반적인 응용 분야에는 유틸리티 배전 변압기, 산업용 강압 장치 및 재생 가능 에너지 수집 시스템이 포함됩니다.

기존 실리콘 강철 코어의 주요 장점은 예측 가능성과 신뢰성에 있습니다. Jiangsu Jingtianxia Electric Technology Co., Ltd.와 같은 강력한 기술 역량을 갖춘 제조업체는 엄격한 치수 공차와 일관된 자기 특성을 유지하는 데 필요한 정밀 슬리팅 및 전단 공정을 완성했습니다. 고정밀 스태킹 및 바인딩 기술을 사용하여 이러한 코어는 내부 응력을 효과적으로 제어합니다. 이는 국부적인 과열을 방지하고 안정적인 무부하 전류 성능을 보장하는 핵심 요소입니다. 또한 이러한 코어의 무부하 손실은 국가 표준과의 마이너스 편차를 달성하도록 설계되어 최종 사용자에게 변압기 수명 주기 동안 운영 비용을 실질적으로 절감할 수 있습니다. 46명 이상의 전문 기술 인력을 보유한 Jiangsu Jingtianxia Electric Technology Co., Ltd.는 다양한 운영 환경에 맞게 이 핵심 유형을 최적화하는 데 있어 심층적인 전문 지식을 축적해 왔습니다.

2.2 고투자율(Hi-B) 코어

Hi-B 코어는 다음과 같은 진화적 단계를 나타냅니다. 기름에 잠긴 변압기 코어 기술. 이러한 코어는 기존 등급보다 훨씬 더 높은 투자율을 나타내는 특수 가공된 방향성 강철을 사용하며 종종 800A/m에서 1.88T를 초과하는 투자율 값을 달성합니다. 이러한 향상된 투자율은 동일한 자속 처리 용량에 대해 코어의 단면적을 줄여 보다 컴팩트한 변압기 설계를 가능하게 합니다. 코어 부피가 줄어들면 재료 비용과 전체 코어 손실이 모두 낮아집니다. Hi-B 코어는 DOE 2016 또는 EU Ecodesign Tier 2 요구 사항과 같은 엄격한 규제 표준을 준수해야 하는 고효율 변압기에서 특히 선호됩니다.

Hi-B 코어의 주요 차별화 요소 중 하나는 높은 자속 밀도 조건에서 탁월한 성능을 발휘한다는 것입니다. 기존 코어는 1.7T 이상에서 급속한 포화를 경험할 수 있지만 Hi-B 등급은 최대 1.9T까지 효율적으로 작동할 수 있으므로 전압 변동이나 다양한 부하 프로필을 경험하는 변압기에 이상적입니다. 일반적인 응용 분야에는 대형 전력 변압기, 철도 시스템용 견인 변압기 및 고전압 전송 장치가 포함됩니다. Jiangsu Jingtianxia Electric Technology Co., Ltd.는 첨단 지능형 코어 스태킹 장비와 자동화된 생산 라인을 활용하여 탁월한 치수 정확도와 최소한의 연결 손실로 Hi-B 코어를 생산합니다. 국내 및 수입 최고급 브랜드 모두에서 프리미엄 소재 소싱에 대한 회사의 약속은 모든 Hi-B 코어가 안정적인 자기 성능과 우수한 전류 제어를 달성하여 연결된 그리드의 역률을 향상시키는 것을 보장합니다.

2.3 비정질 합금 코어

비정질 합금 코어는 전통적인 결정질 실리콘강 설계에서 근본적으로 벗어났습니다. 규칙적인 원자 격자 구조 대신 비정질 금속은 무질서한 유리 같은 배열을 특징으로 하여 히스테리시스 손실을 크게 줄여줍니다. 일반적으로 기존 방향성 강철에 비해 60~70% 정도 감소합니다. 이는 기름에 잠긴 변압기 코어 특히 경부하 또는 가변 부하 조건에서 작동하는 변압기의 경우 비정질 합금으로 제작되어 매우 에너지 효율적인 솔루션입니다. 비정질 리본의 일반적인 두께는 0.025mm ~ 0.030mm에 불과하며 이는 와전류 손실도 매우 낮습니다.

그러나 비정질 코어는 독특한 제조 문제를 안고 있습니다. 이 재료는 본질적으로 부서지기 쉬우며 응력으로 인한 균열을 방지하기 위해 특수한 슬리팅 및 전단 공정이 필요합니다. 또한 코어 어셈블리는 자기 특성을 유지하고 성능 저하를 방지하기 위해 극도의 주의를 기울여 취급해야 합니다. 이러한 과제에도 불구하고 에너지 절약 잠재력은 부인할 수 없습니다. 비정질 코어는 기존 설계에 비해 무부하 손실을 최대 75%까지 줄일 수 있어 시골 배전망, 해상 풍력 발전소 및 스마트 그리드 애플리케이션에 매우 매력적입니다. Jiangsu Jingtianxia Electric Technology Co., Ltd.는 이러한 제조 장애물을 극복하기 위해 R&D 및 생산 인프라에 상당한 투자를 했으며 지능형 작업장 창고 시스템 및 자동화된 물류를 통해 고객에게 신뢰할 수 있는 고품질 비정질 코어 소스를 제공했습니다. 글로벌 고객에게 원스톱 지원 솔루션을 제공하는 회사의 능력은 이 고급 범주에서 특히 두드러집니다.

3. 핵심기술 비교분석

엔지니어와 조달 전문가가 특정 응용 분야에 가장 적합한 코어 유형을 선택하는 데 도움을 주기 위해 다음 표에서는 위에서 설명한 세 가지 범주에 대한 핵심 성과 지표를 직접 비교합니다. 모든 데이터는 100~1000kVA 범위의 50Hz 배전 변압기에 대한 일반적인 값을 기반으로 합니다.

4. 철손 감소를 위한 실천적 전략

재료 선택 외에도 코어 손실을 더욱 최소화할 수 있는 여러 가지 엔지니어링 방법이 있습니다. 기름에 잠긴 변압기 코어 . 이러한 전략은 Jiangsu Jingtianxia Electric Technology Co., Ltd.와 같은 숙련된 제조업체에 의해 일상적으로 구현되어 우수한 제품 성능을 제공합니다. 주요 조치는 다음과 같습니다.

• 최적화된 스텝랩 조인트 구조 – 조인트 저항 및 자속 프린징을 줄여 국지적 손실을 직접적으로 낮춥니다.
• 정밀한 스태킹 및 바인딩 – 내부 응력과 진동으로 인한 손실 증가를 완화하기 위해 코어 스택 전체에 균일한 압력 분포를 보장합니다.
• 버 높이의 엄격한 제어 – 와전류를 증폭시키는 적층간 단락을 방지하기 위해 슬리팅 및 전단 품질을 유지합니다.
• 절단 후 코어 어닐링 – 제작 시 발생하는 잔류 응력을 완화하여 투자율을 회복합니다.
• 코어의 적절한 접지 – 추가적인 표유 손실에 기여하는 부동 전위 및 순환 접지 전류를 방지합니다.

이러한 기술을 통합하려면 지능형 코어 가로 절단 기계 및 자동화된 조립 라인과 같은 고급 기계와 노련한 기술 감독이 모두 필요합니다. Jiangsu Jingtianxia Electric Technology Co., Ltd.는 모든 생산 배치에 걸쳐 추적성과 일관성을 보장하는 지능형 작업장 창고 시스템을 배포하여 이 분야에서 탁월합니다. 회사의 원스톱 지원 솔루션은 핵심 제작뿐만 아니라 후가공, 품질 검사, 물류 등 전 영역을 포괄하여 글로벌 전력 산업 고객에게 비교할 수 없는 가치를 제공합니다.

5. 자주 묻는 질문

Q1: 손실 거동 측면에서 기존 규소강 코어와 비정질 코어의 차이점은 무엇입니까?

기존의 실리콘 강철 코어는 결정 구조와 0.27~0.30mm의 일반적인 적층 두께로 인해 적당한 히스테리시스 및 와전류 손실을 나타냅니다. 이에 반해 비정질 코어는 히스테리시스 손실을 거의 제거하는 비결정 원자 배열을 가지며 매우 얇은 리본(0.025mm)으로 와전류 손실을 대폭 줄입니다. 결과적으로 비정질 코어는 재료 비용이 더 높고 취급 요구 사항이 더 엄격하더라도 기존 설계보다 60~75% 더 낮은 무부하 손실을 달성할 수 있습니다.

Q2: Jiangsu Jingtianxia Electric Technology Co., Ltd.는 어떻게 제품의 낮은 코어 손실을 보장합니까?

Jiangsu Jingtianxia Electric Technology Co., Ltd.는 다각적인 접근 방식을 사용합니다. 국내 및 국제 최고의 브랜드로부터 프리미엄 방향성 규소강을 소싱하고, 고정밀 슬리팅 및 전단 장비를 활용하고, 모든 단계에서 엄격한 품질 관리를 구현하고, 내부 응력을 최소화하기 위한 고급 적층 및 바인딩 기술을 적용합니다. 무부하 손실은 지속적으로 국가 표준에서 마이너스 편차를 달성할 수 있으며, 자동화된 생산 라인은 대량 주문에 대한 반복성과 확장성을 보장합니다.

Q3: 손실을 줄이기 위해 유침 변압기 코어를 개조하거나 업그레이드할 수 있습니까?

대부분의 경우 기존 코어를 교체하는 것은 권선 간격, 탱크 크기 및 냉각 경로에 필요한 광범위한 재설계로 인해 경제적으로 실용적이지 않습니다. 그러나 유틸리티 회사에서는 대대적인 개조 작업이나 더 높은 효율 표준으로 업그레이드할 때 코어 교체를 선택하는 경우가 많습니다. 신규 설치의 경우 Jiangsu Jingtianxia Electric Technology Co., Ltd.와 같은 평판이 좋은 공급업체로부터 손실 특성이 낮은(예: Hi-B 또는 비정질 등급) 코어를 선택하는 것이 가장 효과적인 전략입니다.

Q4: 변압기의 총 소유 비용에서 코어 손실은 어떤 역할을 합니까?

코어 손실은 장비의 작동 수명 전체에 걸쳐 연중무휴로 발생하는 변압기의 무부하 손실에 직접적으로 영향을 미칩니다. 일반적인 25~30년의 사용 수명 동안 코어 손실의 누적 에너지 비용은 변압기의 초기 구매 가격과 비슷하거나 심지어 이를 초과할 수 있습니다. 그러므로 효율성이 높은 곳에 투자하세요. 기름에 잠긴 변압기 코어 적당한 선불 프리미엄을 적용하더라도 3~5년 내에 긍정적인 투자 수익을 얻을 수 있으며, 이후 수십 년 동안 지속적으로 비용을 절감할 수 있습니다.

Q5: 규소강의 두께는 침지 변압기의 철손에 어떤 영향을 줍니까?

0.23mm 대 0.30mm와 같이 더 얇은 강철 적층은 순환 전류 경로 길이가 단축되고 적층 간 전기 저항이 더 높기 때문에 와전류 손실 성분을 줄입니다. 그러나 강철이 얇을수록 제조 복잡성과 비용도 증가합니다. 최적의 두께는 목표 손실 수준과 변압기의 정격 주파수에 따라 다릅니다. 표준 50/60Hz 애플리케이션의 경우 0.27mm는 균형 잡힌 균형을 제공하는 반면, 초고효율 설계에는 0.23mm가 선호됩니다.

결론적으로, 코어 손실은 기름에 잠긴 변압기 코어 이는 재료 특성, 기하학적 설계 및 제조 정밀도에 의해 좌우되는 다면적인 현상입니다. 최첨단 생산 기술과 결합된 고급 방향성 철강 및 비정질 합금의 출현으로 업계는 달성 가능한 한계를 꾸준히 넓혀가고 있습니다. 제조업체는 다음과 같습니다. Jiangsu Jingtianxia Electric Technology Co., Ltd. 는 기존 실리콘 강철 코어부터 차세대 비정질 솔루션에 이르는 포괄적인 포트폴리오를 제공하며 이러한 진화의 선두에 서 있습니다. 심층적인 기술 전문 지식, 지능형 생산 시스템, 품질에 대한 확고한 의지를 활용하여 전 세계 전력 부문이 보다 효율적이고 안정적이며 지속 가능한 에너지 인프라를 구축할 수 있도록 지원합니다. 변압기 성능을 최적화하려는 기업의 경우 코어 손실을 이해하고 올바른 코어 파트너를 선택하는 것은 장기적인 운영 우수성을 향한 필수 단계입니다.
