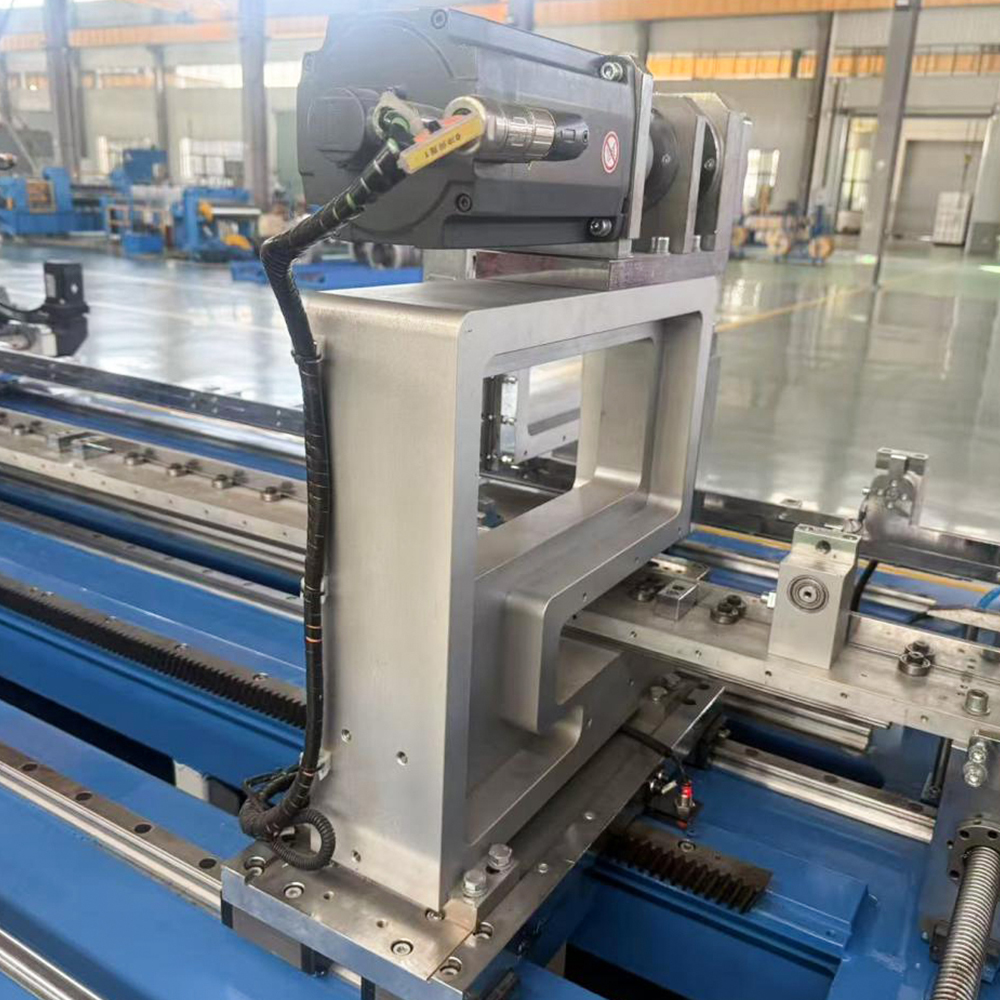

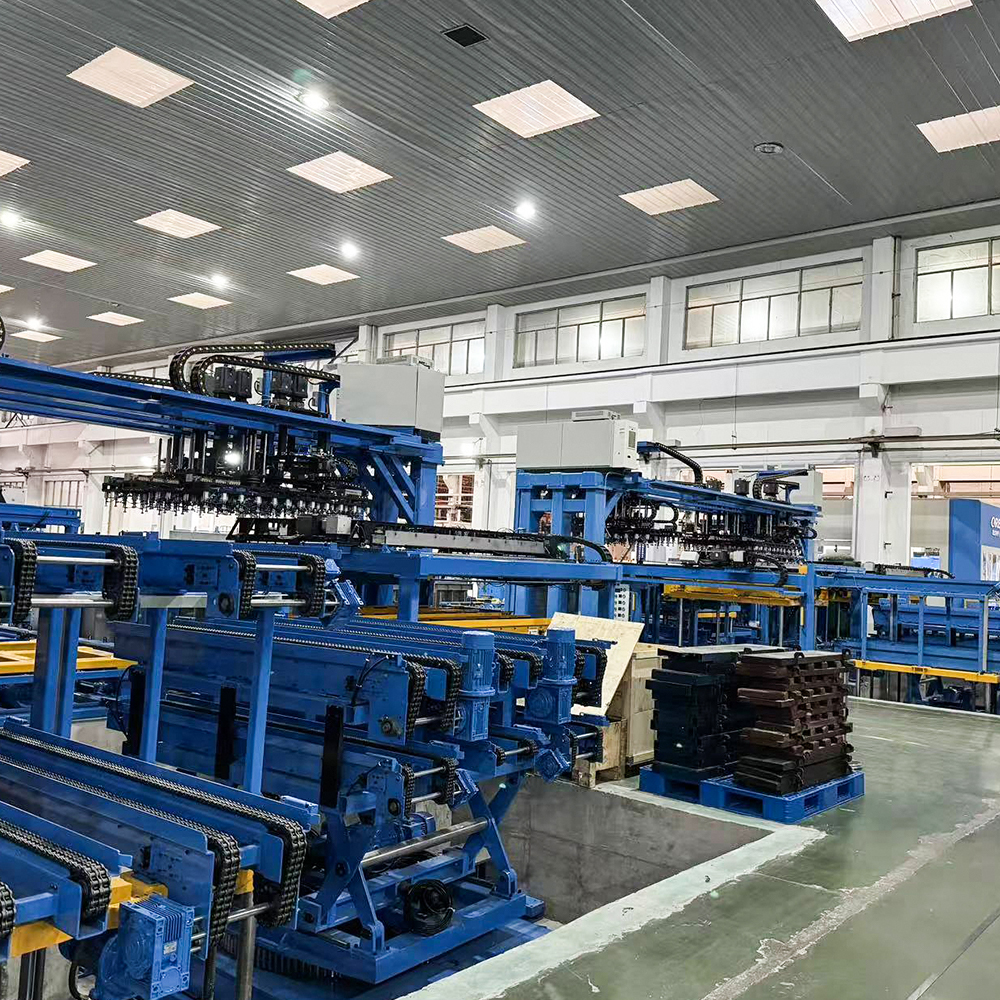

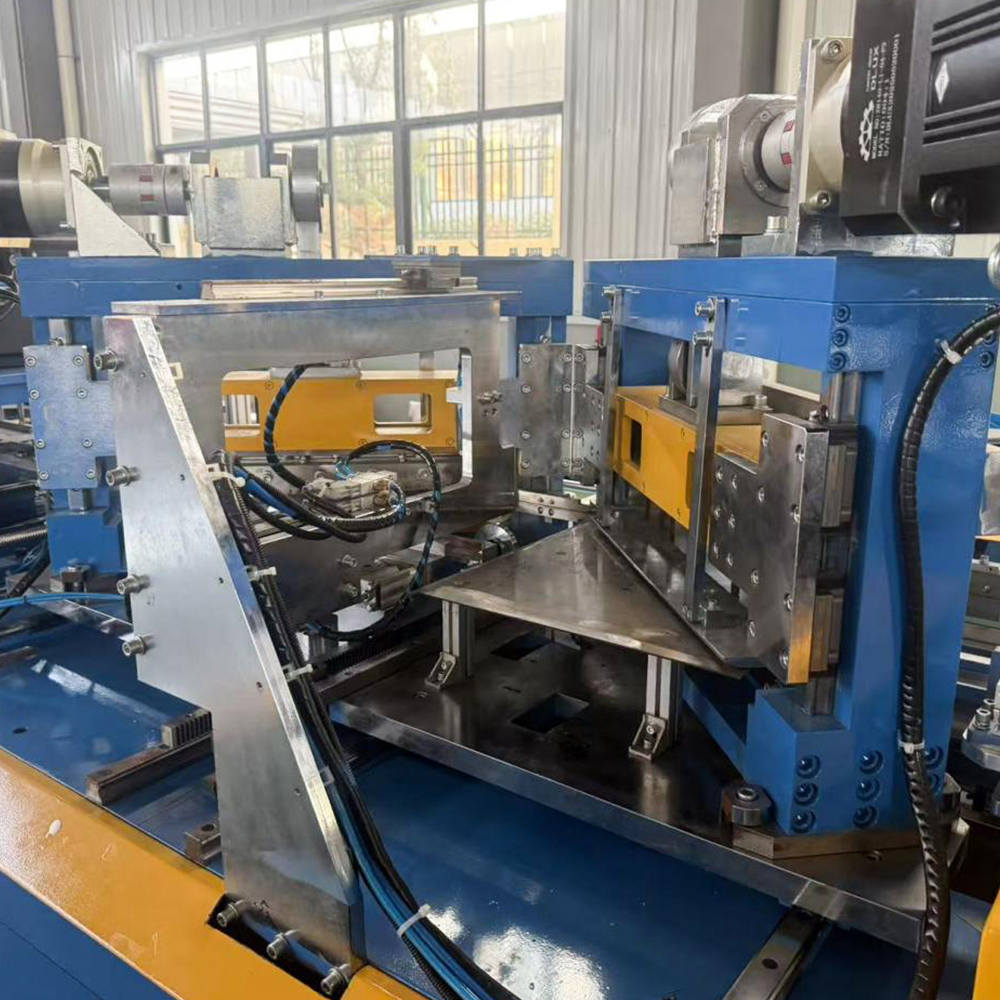

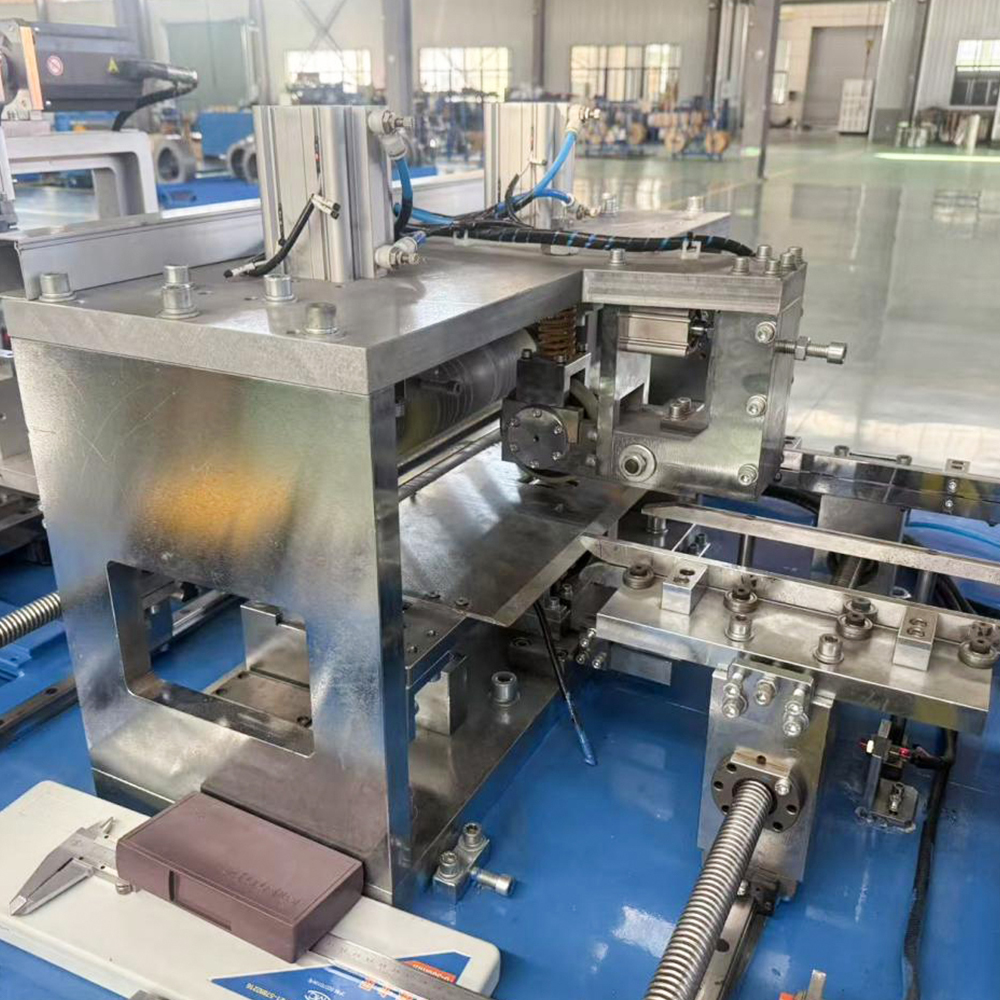

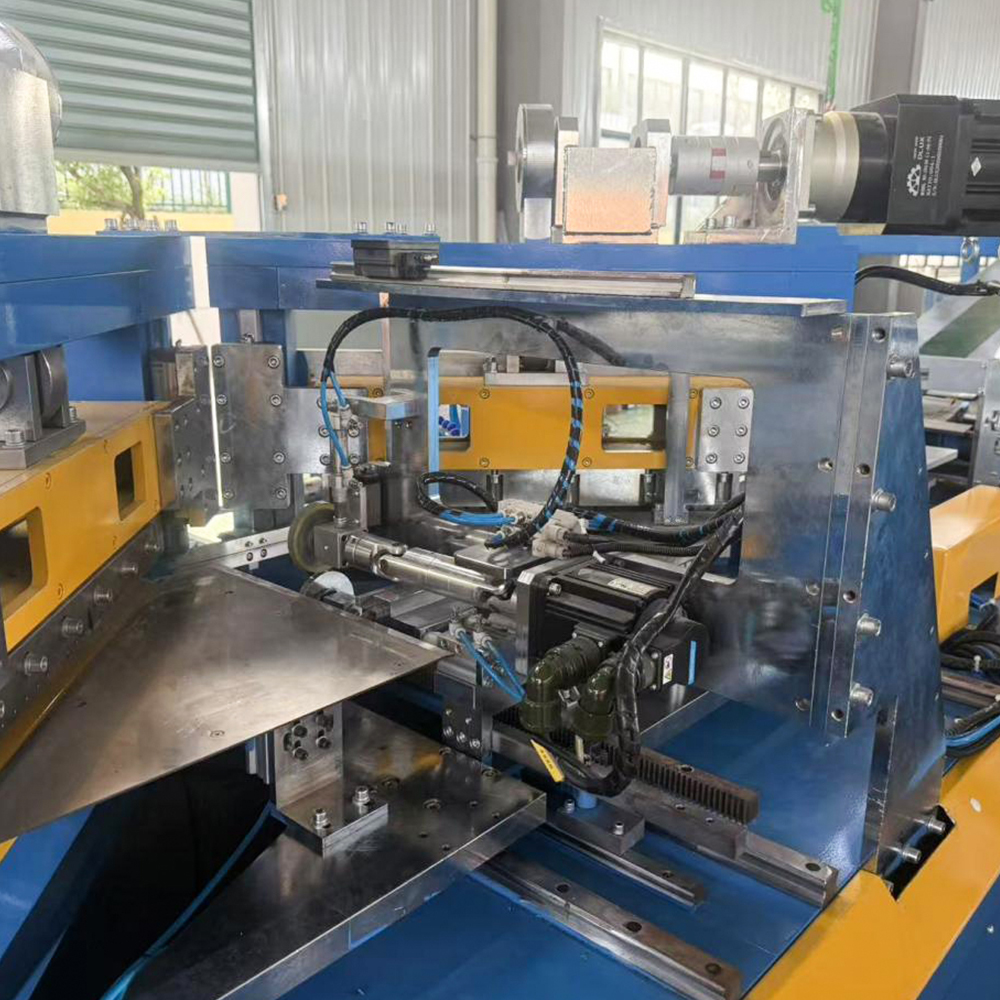

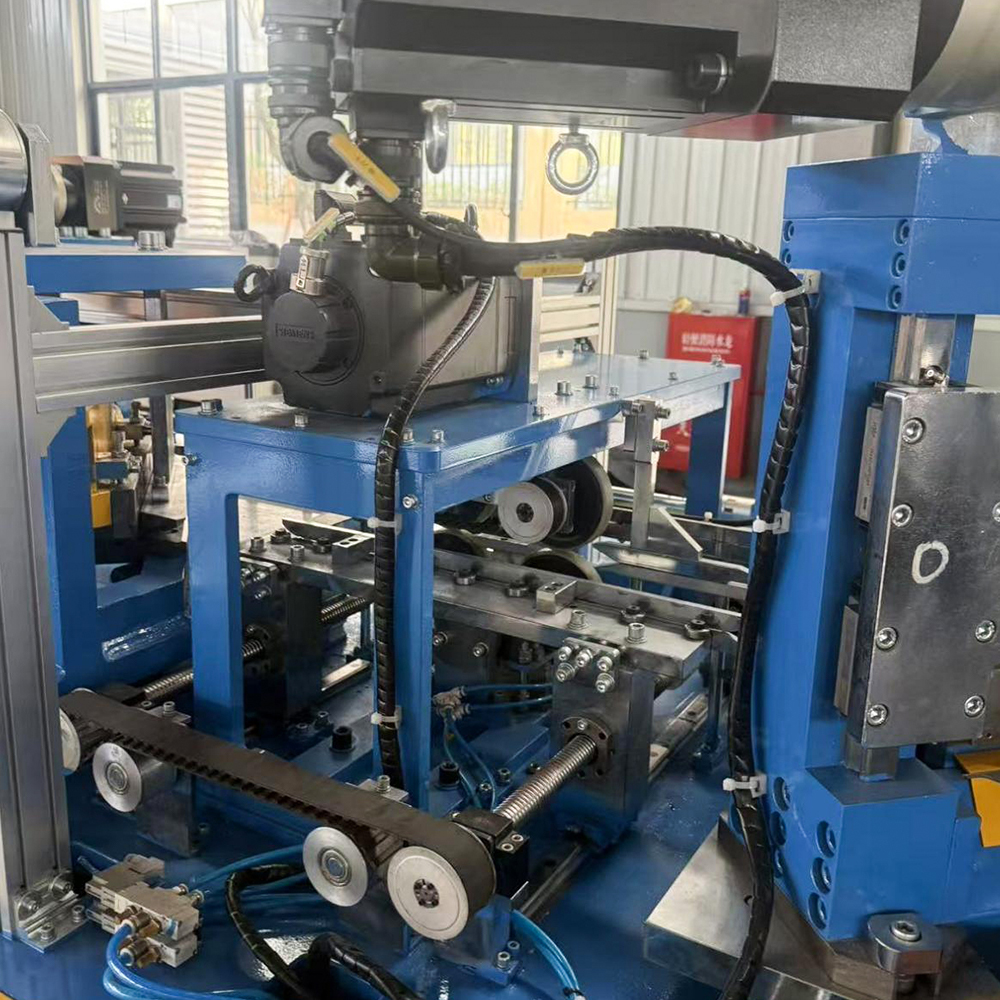

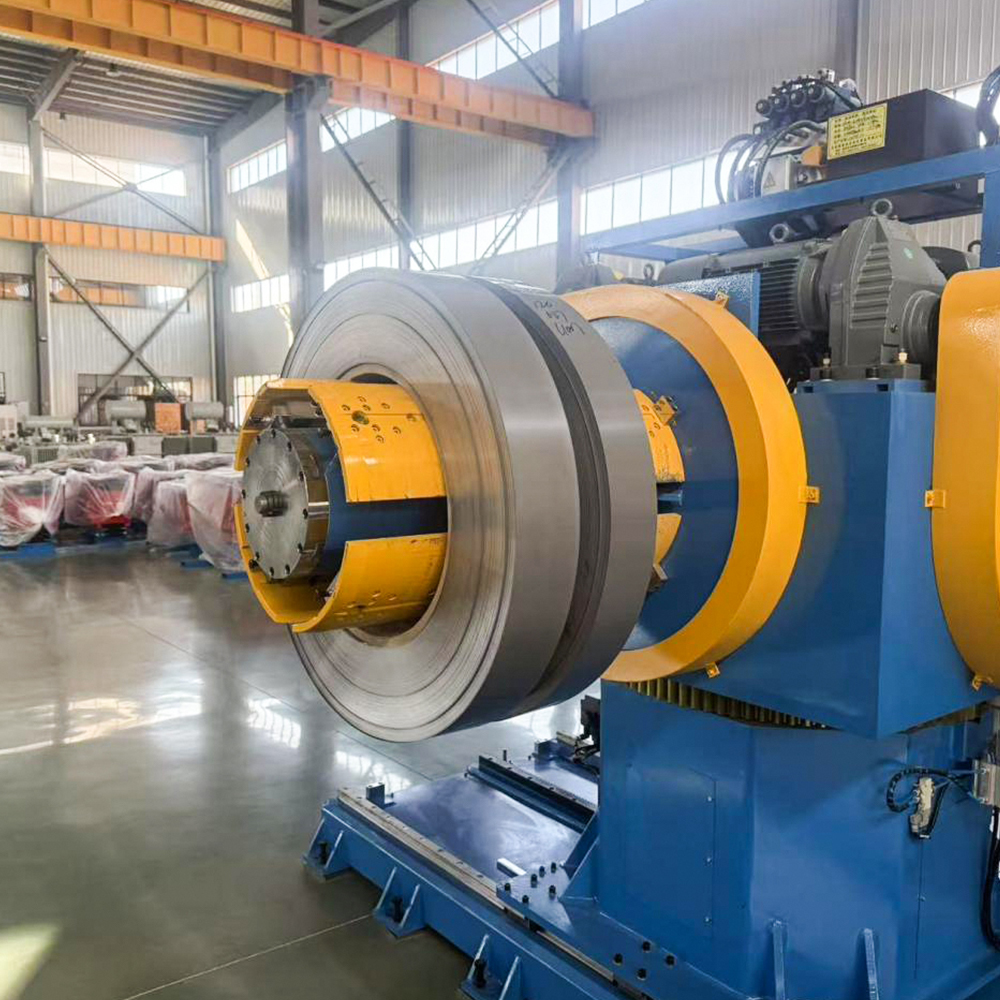

HJ-DZ-300 실리콘강 전단라인

HJ-DZ-300의 절단 품질에 블레이드 간격과 오버랩을 제어하는 ​​것이 왜 중요한가요?

변압기 코어 적층의 정밀 제조에서 전단 공정은 완성된 코어의 자기 성능, 적층 계수 및 치수 정확도를 직접적으로 결정합니다. 규소강 전단 라인에서 조정 가능한 모든 매개변수 중에서 블레이드 간격과 블레이드 오버랩은 거부된 재료와 고품질 결과물을 분리하는 가장 중요한 두 가지 변수입니다. 에 대한 HJ-DZ-300 규소강 전단라인 , 이러한 조정을 마스터하는 것은 단순한 유지 관리 루틴이 아닙니다. 이는 일관되고 버가 없으며 치수적으로 안정적인 라미네이션을 달성하는 초석입니다. 이 기사에서는 이러한 매개변수가 엄격한 제어를 요구하는 이유, 기계의 서보 구동 아키텍처와 상호 작용하는 방법, 제조업체가 정밀 교정을 통해 얻을 수 있는 실질적인 이점에 대해 설명합니다.

1. 전단의 물리적 기초: 간격과 중첩이 중요한 이유

전단은 절단 작업이 아닌 파손 기반 프로세스입니다. 상부 블레이드가 하부 블레이드에 대해 하강하면 규소 강판이 압입되어 서로 만날 때까지 양쪽에서 전파되는 균열이 시작됩니다. 블레이드 클리어런스 —상부 블레이드와 하부 블레이드 사이의 수평 간격—이 균열 선이 교차하는 위치를 결정합니다. 간격이 너무 크면 균열이 서로 빗나가서 뚜렷한 버와 넓은 파괴 영역이 있는 거칠고 찢어진 가장자리가 생성됩니다. 간격이 너무 작으면 블레이드에 과도한 응력이 가해져 마모가 가속화되고 방향성 규소강의 자기 특성을 변경할 수 있는 열이 발생합니다.

블레이드 오버랩 는 반대로 하부 블레이드의 절삭날을 지나 상부 블레이드가 수직으로 침투하는 깊이입니다. 이 매개변수는 동시에 압축과 인장을 받는 재료의 양을 제어합니다. 중첩이 충분하지 않으면 분리가 불완전해지며 탭이 남거나 조각이 걸려 후속 스태킹 작업이 손상됩니다. 과도한 중첩은 마찰과 블레이드 편향을 증가시켜 라미네이션의 적층 계수를 저하시키는 가장자리 파도와 미세 균열을 유발합니다. 에 HJ-DZ-300 규소강 전단라인 , 두 매개변수 모두 엄격한 공차 내에서 설정되어야 합니다. 일반적으로 재료 두께의 5~8% 간격과 0.23~0.35mm 실리콘강의 경우 0.3~0.5mm 중첩이 허용됩니다. 버 높이 0.03mm 미만 변압기 코어 표준에 따라 요구됩니다.

Jiangsu Jingtianxia Electric Technology Co., Ltd.는 이러한 물리적 이해를 HJ-DZ-300 규소강 전단라인 디지털 칼날 간격 조정 시스템을 탑재하여 수동 심 기반 설정과 달리 이 시스템은 작업자가 다양한 재료 등급에 대한 간격/겹침 값을 저장하고 불러올 수 있는 서보 구동 웨지를 사용합니다. 이 기능은 코일 배치 차이로 인해 발생하는 가변성을 직접적으로 해결하여 실리콘 강철 전단 장비 생산 실행 전반에 걸쳐 반복 가능한 정밀도를 유지합니다.

2. HJ-DZ-300의 전단품질계수 분류

블레이드 제어가 중요한 이유를 체계적으로 이해하기 위해 전단 품질 속성을 가장자리 형상, 치수 안정성 및 재료 무결성이라는 세 가지 상호 연결된 범주로 나눌 수 있습니다. 각 범주는 간극 및 중첩 조정에 다르게 반응하며 각 범주는 최종 변압기 코어 성능에 직접적인 영향을 미칩니다.

2.1 가장자리 형상: 버 높이 및 롤오버

모서리 형상은 전단 품질을 가장 눈에 띄게 나타내는 지표입니다. 버(절단 가장자리를 따라 튀어나온 날카로운 돌출부)는 주로 블레이드 간격에 의해 제어됩니다. 에 HJ-DZ-300 규소강 전단라인 , Siemens 모션 제어 시스템은 블레이드 위치를 실시간으로 모니터링하여 연속 작동 중 열팽창을 보상합니다. 특정 재료 두께(예: 0.27mm)에 대해 여유 공간이 최적화되면 파손 평면이 완벽하게 정렬되어 롤오버(상단 가장자리의 둥근 함몰)를 최소화하면서 깔끔한 파손을 생성합니다. 과도한 간격은 롤오버 깊이를 증가시켜 유효 자기 단면적을 감소시키고 조립된 코어의 와전류 손실을 증가시킵니다.

Jiangsu Jingtianxia Electric Technology Co., Ltd.는 전용 교정 절차를 제공합니다. HJ-DZ-300 전단 시스템 , 각각의 새로운 코일의 테스트 스트립을 사용하여 전체 생산 전에 가장자리 품질을 확인합니다. 기계의 HMI에 문서화된 이 절차는 측정된 버 높이를 기반으로 작업자에게 단계적 간격 조정을 안내하여 23ZH85와 같은 고투과성 등급을 처리할 때에도 가장자리 형상이 ISO 9013:2017 공차 내에 유지되도록 보장합니다.

2.2 치수 안정성: 길이 정확도 및 직각도

많은 사람들이 길이 정확도가 피드 롤러 서보에만 의존한다고 가정하지만 블레이드 중첩은 치수 안정성에 간접적으로 영향을 미칩니다. 오버랩이 너무 높게 설정되면 상부 블레이드가 관통 중에 약간 휘어져 프로그래밍된 전단 선에서 벗어나는 테이퍼형 절단이 생성됩니다. 이 효과는 블레이드 편향이 스트립 폭의 상당한 비율이 되는 더 좁은 스트립(폭 50mm 미만)에서 증폭됩니다. 는 HJ-DZ-300 규소강 전단라인 견고한 C 프레임 설계와 사전 로드된 선형 가이드를 통해 이를 완화하지만 재료의 항복 강도에 맞게 중첩을 보정해야 합니다. 예를 들어, 경도가 높고 방향성이 높은 강철은 블레이드 편향을 방지하기 위해 중첩을 약간 줄여야 하는 반면, 등급이 낮은 무방향성 강철은 더 깊은 침투를 견딜 수 있습니다.

게다가 기계의 완전한 서보 구동 아키텍처 단일 패스로 전단 작업과 펀칭 작업(홀 펀칭 및 V-펀칭)을 통합합니다. 부적절한 중첩으로 인해 발생하는 치수 오류는 펀칭된 형상으로 전파되어 적층 구멍을 잘못 정렬하고 코어 조립에 영향을 미칩니다. 디지털 오버랩 컨트롤 HJ-DZ-300 전단라인 운영자는 0.01mm 분해능으로 중첩 값을 설정할 수 있습니다. 이는 고효율 배전 변압기 코어에 필요한 ±0.05mm 길이 공차를 유지하는 데 중요합니다.

2.3 재료 무결성: 응력, 코팅 및 자기 특성

실리콘 강철은 층간 와전류 손실을 최소화하기 위해 절연층(보통 C-5 또는 C-6 코팅)으로 코팅됩니다. 과도한 블레이드 간격 또는 중첩은 절단 가장자리를 따라 이 코팅을 박리하거나 미세 균열을 일으킬 수 있는 추가 전단 응력을 유발합니다. 후속 디버링 단계에서 버가 제거되더라도 기본 재료 응력은 그대로 유지됩니다. 는 HJ-DZ-300 규소강 전단라인 다음을 사용하여 이러한 위험을 줄입니다. 저소음, 저충격 전단 시퀀스 램에 대해 제어된 가속 프로필을 사용합니다. 최적화된 중첩과 결합된 이 순서는 소성 변형 영역이 절단 가장자리에서 0.5mm 이하로 확장되도록 보장하여 코어의 활성 영역에서 입자 방향과 코팅 접착력을 유지합니다.

Jiangsu Jingtianxia Electric Technology Co., Ltd.는 0.30mm M4 등급 강철에 대한 광범위한 테스트를 통해 이 접근 방식을 검증했으며, 적절한 블레이드 설정이 잘못 조정된 라인에 비해 코어 손실 저하를 최대 8%까지 줄이는 것으로 나타났습니다. 이러한 성능 이점은 손실 감소 1와트가 제품 수명 주기 동안 실질적인 에너지 절감으로 이어지는 프리미엄 효율 변압기용 코어를 생산하는 제조업체에 특히 중요합니다.

위의 표에는 각 품질 요소가 블레이드 매개변수와 관련되는 방식 및 블레이드에 구현된 해당 엔지니어링 조치가 요약되어 있습니다. HJ-DZ-300 규소강 전단라인 . 이러한 체계적인 접근 방식을 통해 운영자는 특정 주문에 대해 가장 심각한 결함 모드를 기반으로 조정의 우선순위를 지정할 수 있습니다.

3. 실질적인 통제 전략 및 운영상의 이점

효과적인 블레이드 클리어런스 및 오버랩 제어 구현 HJ-DZ-300 규소강 전단라인 사전 설정 검증, 공정 중 모니터링 및 적응형 보상을 결합한 구조화된 작업 흐름을 따릅니다. 다음은 Jiangsu Jingtianxia Electric Technology Co., Ltd.가 모든 고객에게 기계 시운전 및 주간 유지 보수 중에 수행하도록 교육하는 권장되는 단계별 절차입니다.

1. 재료 자격 – 내장된 두께 게이지를 사용하여 각각의 새로운 코일 배치의 실제 두께와 경도를 측정합니다. 이 값을 제어판에 입력하면 권장 간격(두께의 5~8%)과 겹침 기준 값이 자동으로 다시 계산됩니다.
2. 테스트 컷 검증 – 계산된 설정에서 10~15개의 테스트 스트립을 실행합니다. 디지털 마이크로미터로 버 높이를 측정하고 광학 비교기를 사용하여 롤오버 깊이를 확인합니다. 버 높이가 0.03mm 미만으로 안정될 때까지 간격을 0.005mm 단위로 조정합니다.
3. 동적 오버랩 튜닝 – 절단 가장자리가 균일한 전단 영역(재료 두께의 약 1/3)을 표시할 때까지 기본 값에서 점차적으로 중첩을 늘립니다. 에지 웨이브가 나타나면 중첩을 0.02mm 줄이고 좌표 측정기에서 길이 정확도를 확인합니다.
4. 최적화된 레시피 저장 – 특정 재료 등급 및 두께에 따라 기계의 레시피 데이터베이스에 최종 간격 및 겹침 값을 저장하십시오. 이를 통해 향후 실행을 즉시 불러올 수 있어 시행착오 지연이 사라집니다.
5. 정기적인 재검증 – 생산 8시간마다 또는 5000회 전단 주기 후에 빠른 테스트 스트립을 실행하여 블레이드 마모를 감지합니다. 일관된 가장자리 품질을 유지하기 위해 점진적으로 간격을 조정하는 자동 마모 보상 기능을 사용하십시오.

이 제어 전략을 채택한 제조업체는 몇 가지 정량화 가능한 이점을 보고합니다. 첫째, 모서리 결함으로 인한 불량률이 일반적인 3~5%에서 0.8% 미만으로 감소하여 재료 수율이 직접적으로 향상됩니다. 이는 방향성 규소강의 높은 비용을 고려할 때 중요한 요소입니다. 둘째, 최적의 중첩으로 충격 하중과 고르지 않은 마모가 줄어들기 때문에 블레이드 수명이 약 40% 연장됩니다. 셋째, 코어 스택 요소는 0.5~1.0% 포인트 향상됩니다. 이는 동일한 VA 등급에 대해 더 작은 코어 볼륨 또는 동일한 설치 공간에 대해 더 높은 효율성을 의미합니다. 이러한 이점은 지속적으로 달성됩니다. HJ-DZ-300 전단 플랫폼 , 블레이드 재연마를 위한 가동 중지 시간을 감당할 수 없는 제조업체가 선호하는 선택입니다.

Jiangsu Jingtianxia Electric Technology Co., Ltd.는 Siemens 컨트롤러에 대한 원격 진단 액세스가 포함된 포괄적인 애프터 서비스 패키지를 통해 이러한 운영상의 이점을 지원하므로 전문 기술자가 근무 외 시간에도 블레이드 매개변수를 미세 조정할 수 있습니다. 기계의 본질적인 기계적 강성과 결합된 이러한 수준의 지지는 다음을 보장합니다. HJ-DZ-300 규소강 전단라인 소규모 배치 프로토타입 코어부터 표준 E-I 라미네이션의 대량 실행에 이르기까지 다양한 생산 시나리오에서 일관된 성능을 제공합니다.
